CATIA ISD:Feature資料讓Redesign更便捷!

未來科技趨勢與精準商業洞察


首頁 > 最新消息 >  Catia >CATIA ISD
Post by 2018 / 4, CATIA

減少重複的修改工作量; 節約設計修改時間; 縮短設計反覆運算週期


CATIA ICEM Shape Design 中有兩種資料結構類型:


  • Feature: 關聯資料,有歷史,有參數,可編輯
  • Datum: 獨立資料,無歷史,無參數,可編輯




Feature是通過定義規格(Specification)生成的元素,規格可以是參數輸入或者參考元素(如父特徵),也正是由於 Feature 資料的帶參屬性,當我們使用CATIA ICEM Shape Design 進行模型構建的同時,結構樹中產生了嚴謹的子父集邏輯,構成了CATIA ICEM Shape Design 強大的歷史建模功能:採用 Feature 資料構建的資料,保留了從第一步到最近一步的全部特徵以及完整的可編輯性,這就意味著在模型構建流程的任何時期,都可以前往之前的任何一個節點進行修改,並即時的更新子集的資料。在專案反覆運算中,修改與優化決策一經被提出,新的方案就可以在短時間內完成更新,迅速進入下一個設計評審階段。

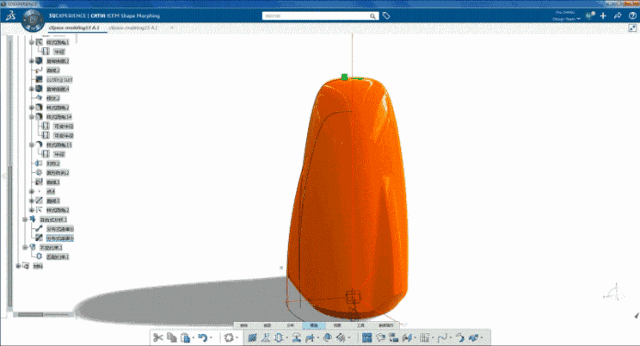

這裡用一個補水瓶和面霜瓶造型設計的資料案例來簡單演示:


CATIA V5

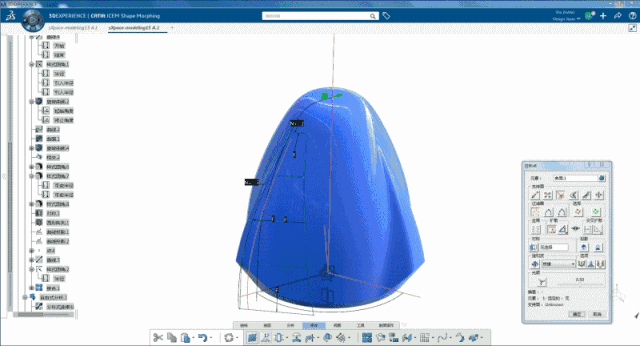

STEP.1 定義新的父級來更新子Feature

CATIA V5

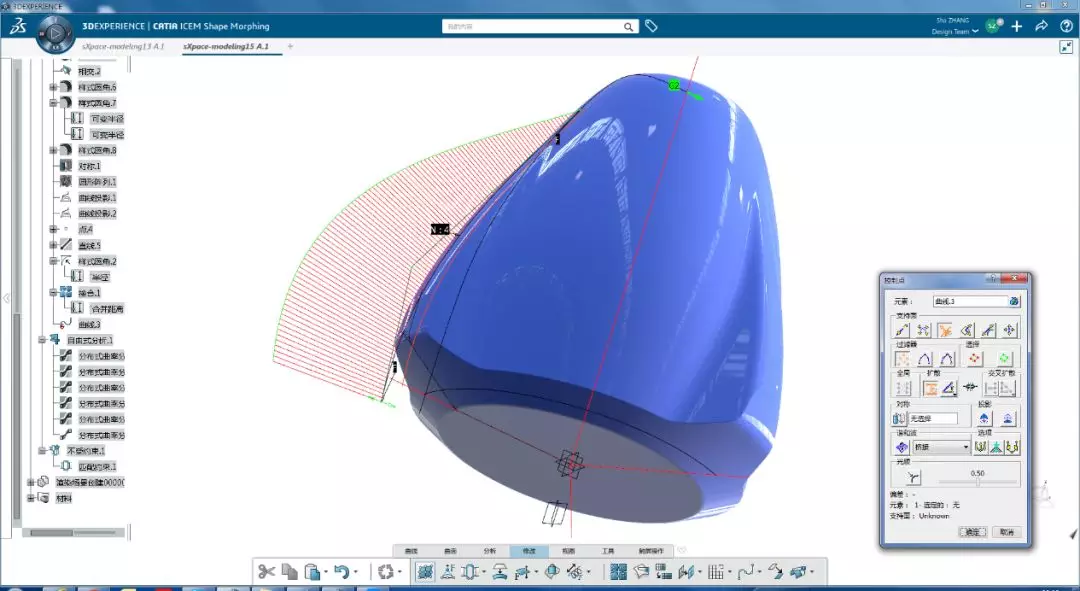

STEP.2 修改Datum curves資料父級, 以修改子Feature

CATIA V5

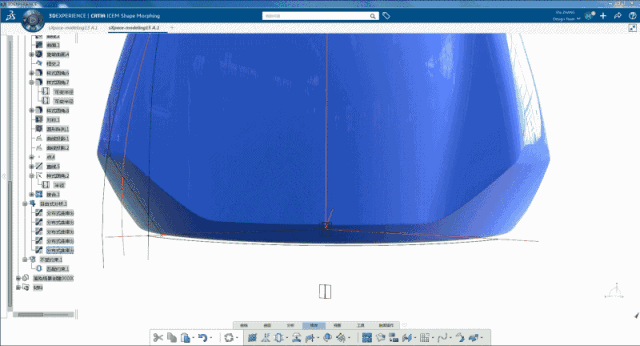

STEP.3 修改Datum surface資料父級,以修改子Feature

CATIA V5

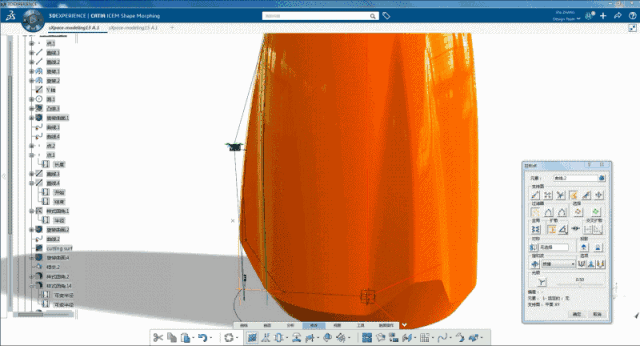

STEP.4 修改Feature資料父級, 以修改子Feature

CATIA V5

強大的 Feature 帶參數據與歷史結構樹功能得以充分運用,搭配清晰的建模思路,可以無限提高正向設計的效率;同樣在專案 redesign 的迴圈流程,減少重複的修改工作量,節約設計修改時間,縮短設計反覆運算週期。
