光學與視覺模擬解決方案

SPEOS SV5 數位影像監視分析模組DVS

SPEOS DVS提供直覺式設定的3D設定環境,讓光學與機構無縫接軌,經由鏡頭廠商提供的相關數據與distortion檔案載入,經由快速的模擬就能了解及時的影像結果。


首頁 >產品與服務 >SPEOS SV5 DVS數位影像監視分析模組
Post by 2018 / 1,SPEOS

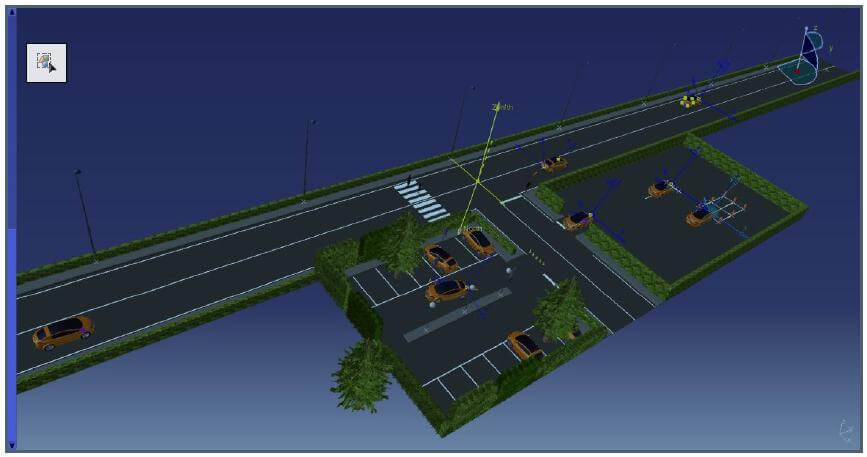

隨著自動駕駛技術普及,環景攝影已經成為自駕技術的關鍵部分。包含進出停車位、路口轉彎提前預警、車道變換盲點偵測,都會透過影像進行辨別運算,進而提供駕駛或是自駕系統做出及時、安全的判斷。 SPEOS DVS提供直覺式設定的3D設定環境,讓光學與機構無縫接軌,經由鏡頭廠商提供的相關數據與distortion檔案載入,經由快速的模擬就能了解及時的影像結果。大幅縮短try & error的時間,也可以依照需求的像素產生擬真的圖片,直覺地檢視所看到的影像區域。

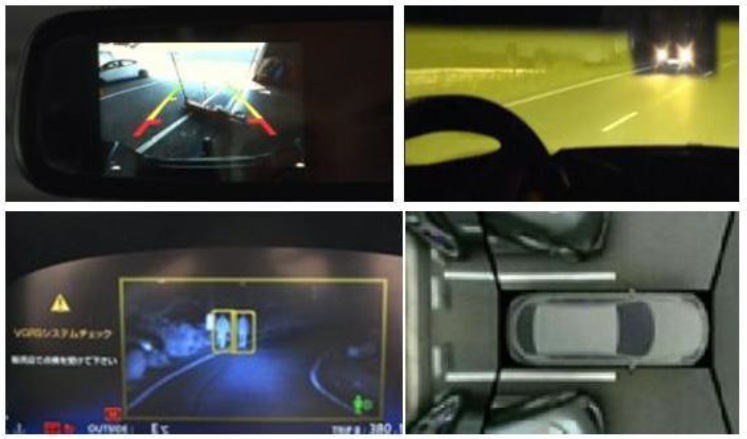

應用範圍 設定

  • 超速警告顯示。
  • 駕駛盲點偵測。
  • 行車路線偏離偵測。
  • 智慧型頭燈控制。
  • 倒車停車輔助偵測。
  • 行人偵測。
  • 夜視顯示。
  • speos效能


    speos效能

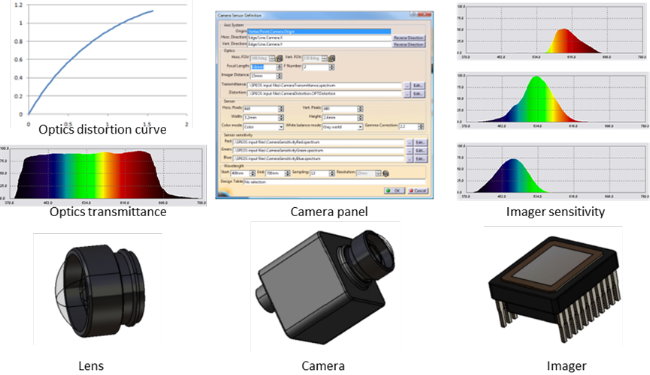

    DVS參數設定

    DVS(Digital Vision & Surveillance)的功能與優點在於可以設定CAMARA的接收器,並模擬影像範圍和視覺效果,而不需要建立一個CAMARA的 Model和所有的光學參數。鏡頭的模組就包含了所有的成像設定。

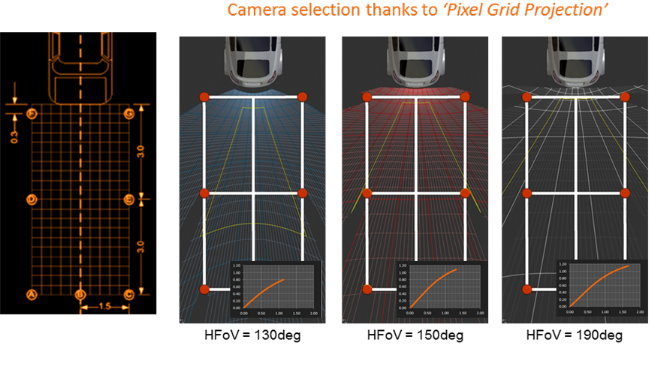

    DVS1-Camera拍攝範圍模擬

    speos效能

    DVS1 的功能在於可以模擬拍攝範圍,並用光跡的網格來表示,使用者可以透過模擬結果來知道攝影機的範圍並切選擇適合的攝影機,並避免死角與盲點。

    speos效能

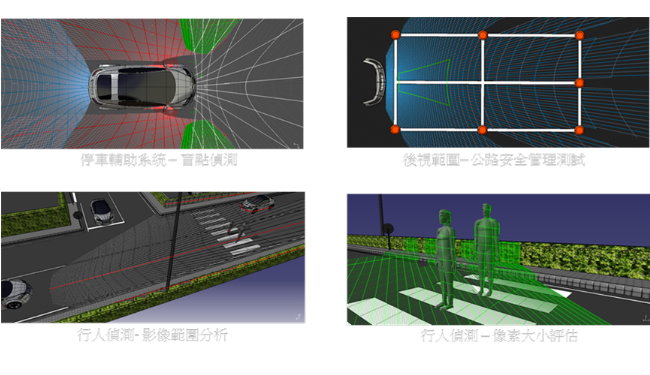

    DVS1-法規應用

    利用DVS的功能,找出適合的攝影機與擺放位置,已通過NHTSA法規

    speos效能

    DVS2-Camera視覺影像擷取

    DVS2的功能可以將焦距,光譜感應與環境光源納入計算,並且可以模擬出視覺的影像效果。也可以處理白平衡與模擬影像畸變,看起來就像攝影機的鏡頭看到的一樣。用來模擬並找出最佳的攝影機位置與角度。

    speos效能

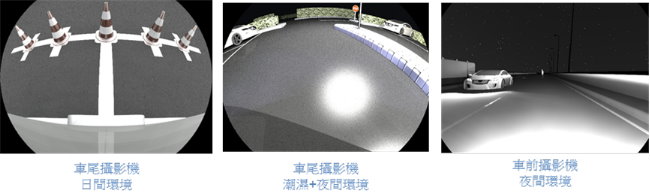

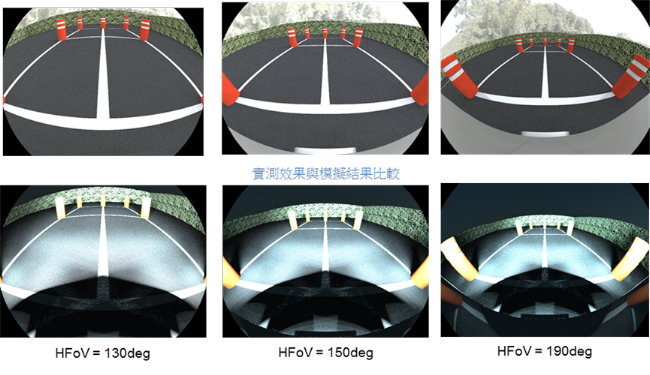

    DVS2 模擬效果與實測畫面

    speos效能

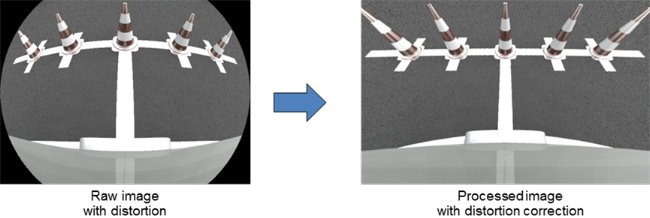

    DVS3 -影像校正與後製

    DVS三的功能在於修正影像畸變的問題,並可以模擬出人眼的視覺效果,而不會因為鏡頭的魚眼而失真,以得到更正確的模擬結果。

    speos效能

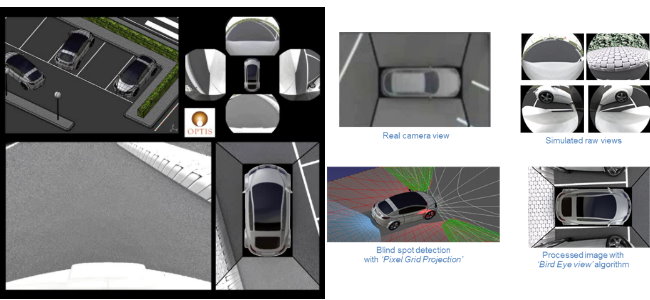

    DVS應用-停車輔助系統模擬

    speos效能

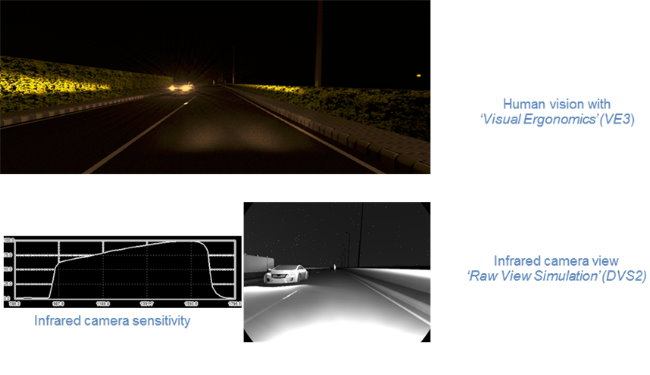

    DVS應用-夜視模擬

    speos效能


    完全整合於CATIA V5與SOLIDWORKS環境,提供多種車燈、光學元件、HUD自動化建構功能,並有真實顏色及人眼視覺模擬的模擬結果。
