SPEOS SV5 HOD抬頭顯示器自動化設計

HOD模組用於設計抬頭顯示器的反射鏡組合,透過給予成像距離,成相位置與大小


首頁 > 產品與服務 >  產品介紹Products >  SV5 HOD抬頭顯示器自動化設計應用
Post by 2018 / 03

SPEOS的HOD模組用於設計抬頭顯示器的反射鏡組合,透過給予成像距離,成相位置與大小,HOD就可以生成相對應的反射片,並根據輸入的Windshield產生優化的曲面鏡,大幅減少設計反射片的時程,也可以配合HOA進行成像品質分析,結合設計、優化與分析的HUD軟體解決方案。

HUD Optical Design (HOD)功能特點

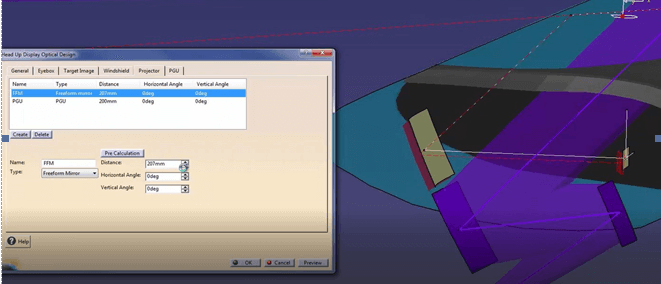

從成像目標自動生成反射片

HOD可以用參數的方式去設定成像的位置,大小,與人眼的距離等等,系統就可以從成像目標去自動化設計反射片的曲率,並隨時修改目標來同步優化反射片的結果。


speos效能

speos效能

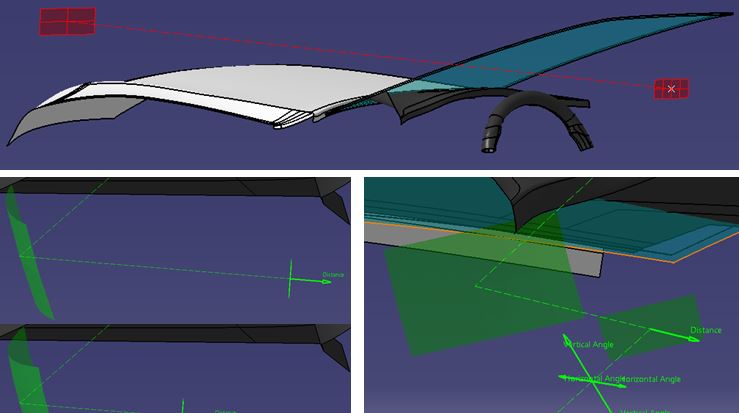

反射片優化與即時計算光軸與角度

HOD可以從光軸長度,反射片數量與角度來優化我們想要的設計,使用者可以自行調整角度,大小與位置,以符合HUD CASE的範圍,並透過參數的設定與調整,找出最節省空間的擺放位置,以達到設計優化的效果。可以在3D環境中直接拉動反射片來調整其位置與角度,並即時預覽出光線走向與結果,大幅縮短設計時程。


speos效能
speos效能

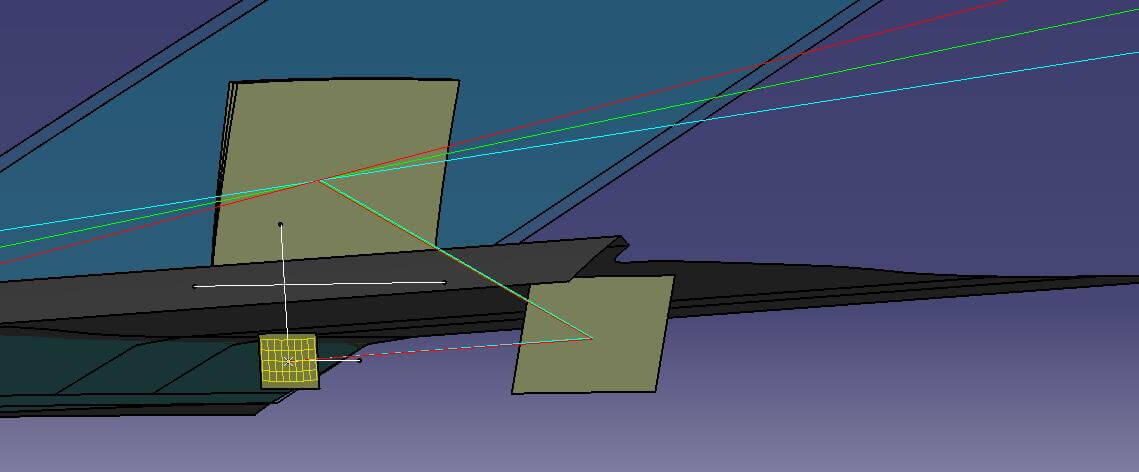

不同座高的反射片設計

HOD可以輸入不同座高的眼點位置,同時產生數種不同的反射片造型,以因應個別座高的設計需求。


speos效能

雙曲面鏡優化

HOD可以支援雙曲面鏡的功能,使用者可以生成兩種曲面鏡並進行個別的調整和優化,在AR的HOD反射片上可以節省空間並修正很多成像上的問題。


speos效能

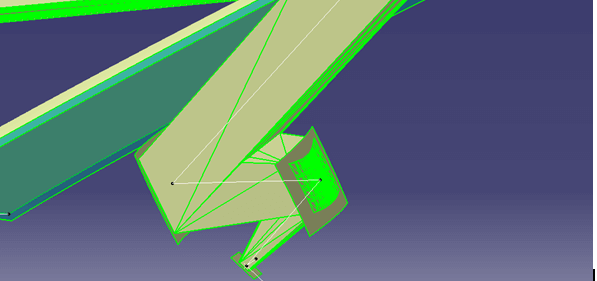

自動生成光路範圍與即時預覽

HOD在設計完成之後可以立刻得到設計的光路範圍,即系統在投影的過程中所需的空間及影響的範圍。光路途可以輸出並匯入到CATIA中,因此可以在沒有光學軟體的電腦中使用。讓機構工程師與光學設計師作更好的溝通。


speos效能
