SPEOS For Solidworks偏振片設定應用

偏振片是可以過濾光線而讓特定方向的光線通過的光學材料,主要功能是將非極化光轉換成為極化光。


首頁 >產品與服務 >SPEOS For Solidworks偏振片設定應用
Post by 2018 / 1,SPEOS

偏振片的應用

偏振片是可以過濾光線而讓特定方向的光線通過的光學材料,主要功能是將非極化光轉換成為極化光。而顯示器則透過液晶的轉向,搭配偏光片可產生明暗之顯示效果,是液晶顯示器不可缺少的關鍵零組件。利用偏振片對光的選擇性、方向性及機械性質,可實現液晶面板產品朝向高對比、薄型化、廣視角、高輝度、高精細及附加功能。

SPEOS For Solidworks2017新增相位延遲設定

依照特定波長光線的相位延遲設定

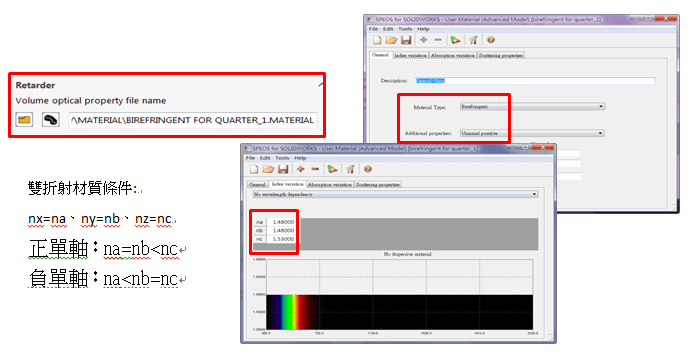

SPEOS For Solidworks 2017新增可以對特定波長來設定各種波片,並且可以依據實際的雙折射材質特性,自定義正單光軸或負單光軸的o-wave和e-wave的折射率。 並因應不同相位差套用相位延遲關係,依照公式:『d(∣no-ne∣) = N*w+w/T』。 並搭配所需要之偏振類型,依照以上公式計算出所需要之偏振片厚度,並對特定光線波長達到濾除效果。

以下為正單軸雙折射材質的四分之一波片,並在抗反射架構下,針對不同波長濾除的模擬結果。

speos效能 speos效能

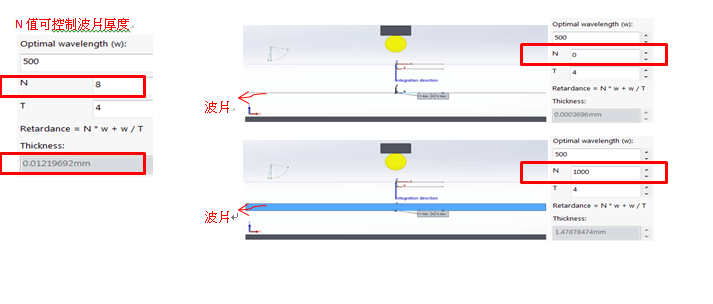

圖示說明:SPEOS依照所輸入之Index與偏振類型自動計算出所需的厚度。


speos效能

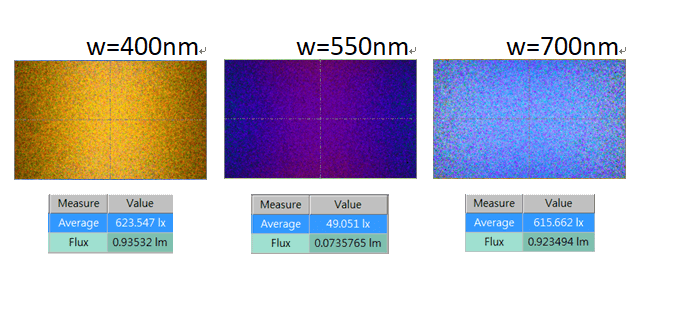

圖示說明:SPEOS模擬出因不同相位差下濾除不同波長的結果。


其他偏振功能設定方式

依各種偏振型式設定

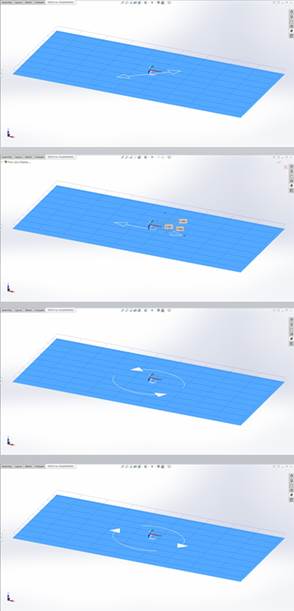

偏振片設定(Polarization plate)省去編寫文字檔的方式來建立偏振特性,於視窗中選定參考點與軸向(線),並設定偏振片大小與偏振態即可完成偏振設定。提供設定線偏振、橢圓偏振、圓偏振、1/4與1/2波片的選項。並可任意設定偏振定位的角度,省去機構調整的麻煩。

speos效能

偏振與互動光源混和應用

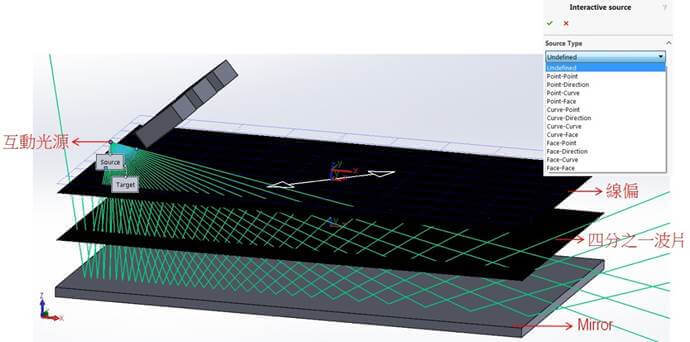

相較於一般光源光線的不規則隨機分布,採用互動光源則可指定光線的走向來達到局部觀測光線的作用並更易於解析。互動光源的模式共計點、線、面及方向四項之排列組合共12種,以下分別列舉:點到線(Point-Point)、面到面(Face-Face)為例子。

speos效能 speos效能

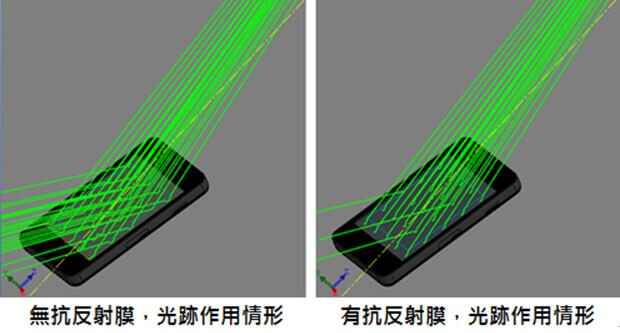

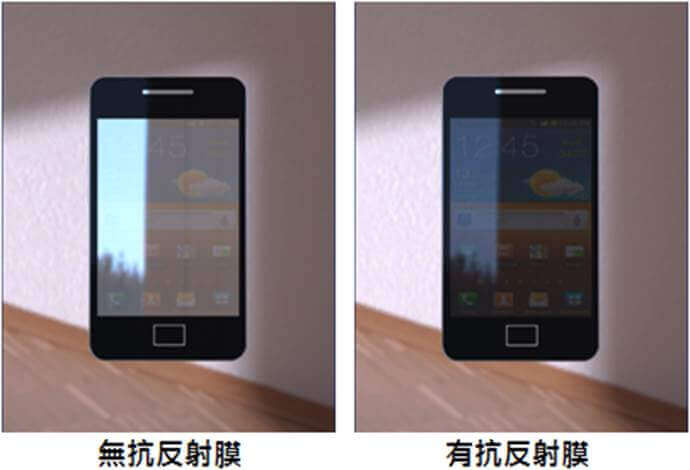

最典型的應用為抗反射原理,當光線通過線偏再通過四分之一波片經反射鏡後,由於振動方向的翻轉,入射光與反射光的振動方向垂直以致光無法再透射出偏振片,達到抗反射的效果。以下為手機設定線偏振片與四分之一波片後有效降低環境光線造成之反射效應。

speos效能


完全整合於CATIA V5與SOLIDWORKS環境,提供多種車燈、光學元件、HUD自動化建構功能,並有真實顏色及人眼視覺模擬的模擬結果。
