Optis Works逆追跡應用於LED TV背光模組

---

LED光藕模擬分析

若說LCD跨入TV是一個里程碑，則LED背光模組替代CCFL模組，建立全新的LED背光LCD TV又將是另一個新世代。
相較於傳統的CCFL而言，LED背光的體積可有效縮減，來達到輕薄效果，耗電量也比傳統CCFL背光模組大幅縮減，至於使用壽命方面，目前CCFL背光源一般在3萬至小時上下，然LED背光壽命已經高達5萬小時，也就是即使24小時不間斷點亮，仍足夠長時間使用，以上可知LED背光模組具體積小，可打造極薄的LED TV造型，且具有省能源、壽命長、效能強等優勢，故其能大發光芒，領導節能時代的發展。

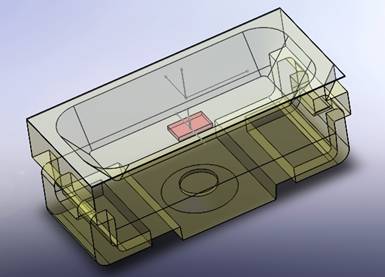

使用3020 LED作為光源

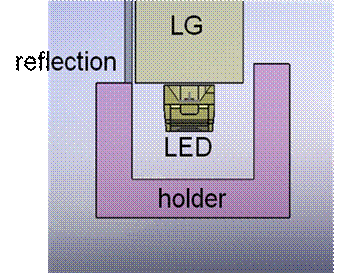

背光模組配置

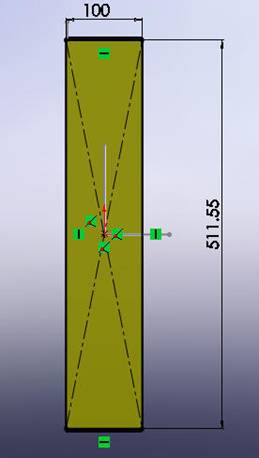

LG尺寸，為節省分析時間，故將截取40吋面版的一部份當基準

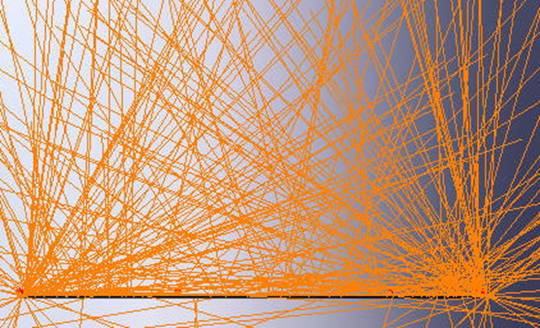

互動光跡啟動



直接啟動逆追跡分析，於3D環境下觀察LED Chip、封裝與導光板入光測光跡交互作用之現象：

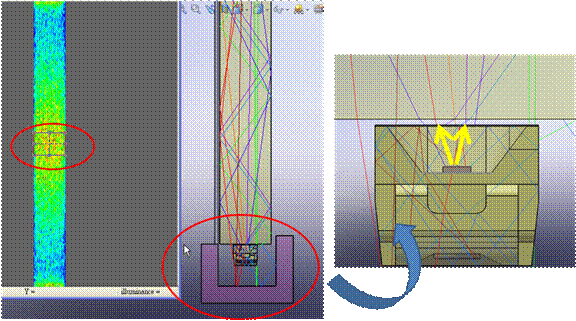

(1)圈選導光板正中間區域可檢視該區域所產生之光線，大多為發光角度較小之光跡造成。

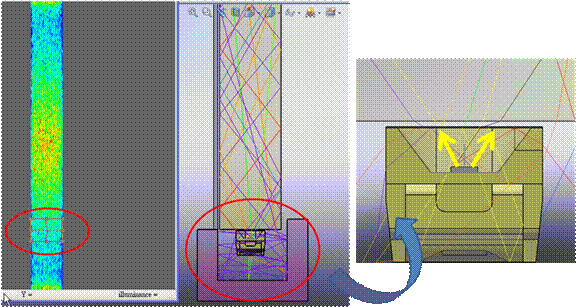

(2)圈選導光板中央偏下區域可檢視該區域所產生之光線，發現比正中間區域更大的發光角度之光跡造成。

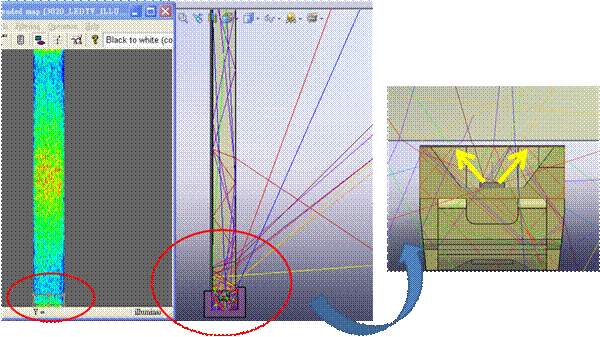

(3) 圈選導光板入光Hot Spot區域可檢視該區域所產生之光線，發現比之前那兩區域的發光角度更大，且光跡進入導光板後經由網點作用(打斷全反射效應)，穿過導光板，再藉由底部反射片折射出來。





討論：LED封裝後所產生之光跡角度越小則越能進入導光板，有效提升光藕效率。相對出光角度越大的光跡則越不易進入導光板，容易與導光板入光面產生全反射回彈，並造成入光處之Hot Spot現象。
透過Optics Works 軟體的特定區域逆追跡功能，可即時性的分析3020 LED各種發光角度的影響力，針對光學工程師而言，更可清楚經由3D環境下觀察相關元件的光跡作用，並且快速找出設計要點，提升光藕效果。
