Optis Works 參數式特色─即時光機設變分析


Optis Works是CAD/CAE系統整合的軟體,透過親切的Solid Works (CAD)操作介面與具有強大運算分析能力的光澩SPEOS(CAE),使機構與光學分析具有快速設變的迅捷力與高可靠度。



1、 系統說明:

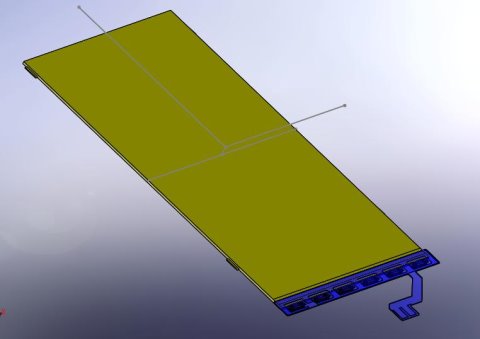

以下透過3吋LED面板來說明的Optis Works光機整合軟體參數化的應用特色,以下為3吋LED面板。

Optis Works 參數式特色─即時光機設變分析

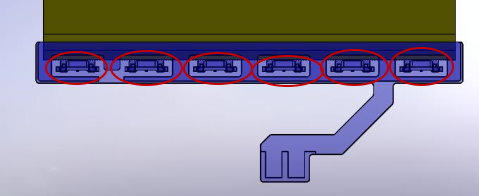

六顆LED光源。

Optis Works 參數式特色─即時光機設變分析



2、入光結構:

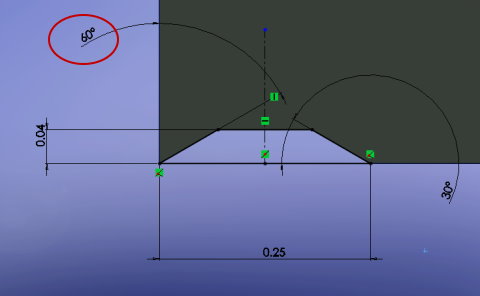

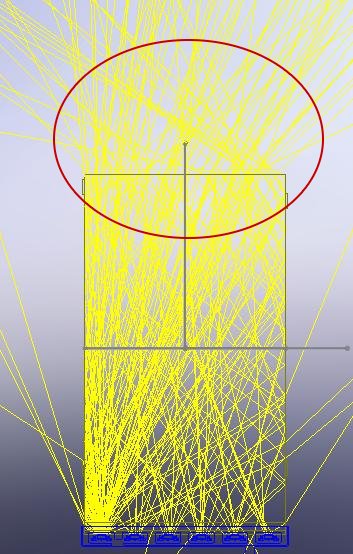

V-cut 尺寸的設定 與 其光跡如下,入光夾角為90度。

Optis Works 參數式特色─即時光機設變分析 Optis Works 參數式特色─即時光機設變分析



3、入光結構參數化修改:

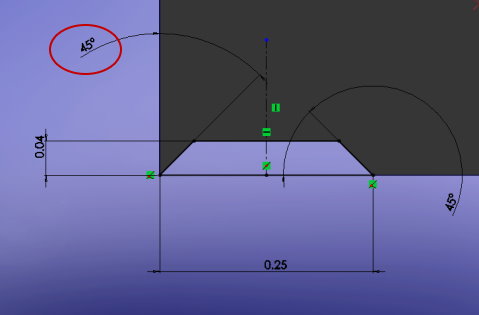

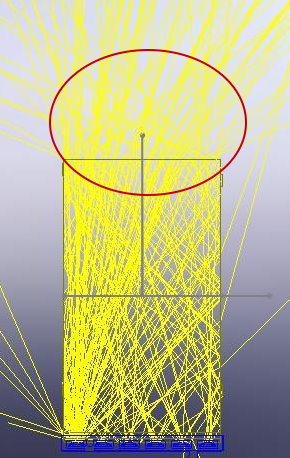

經由Optis Works的參數化CAD功能可以及時修改V-cut相關尺寸設定,入光夾角為120度。並立即執行分析的光跡如下。

Optis Works 參數式特色─即時光機設變分析 Optis Works 參數式特色─即時光機設變分析



4、模擬結果:

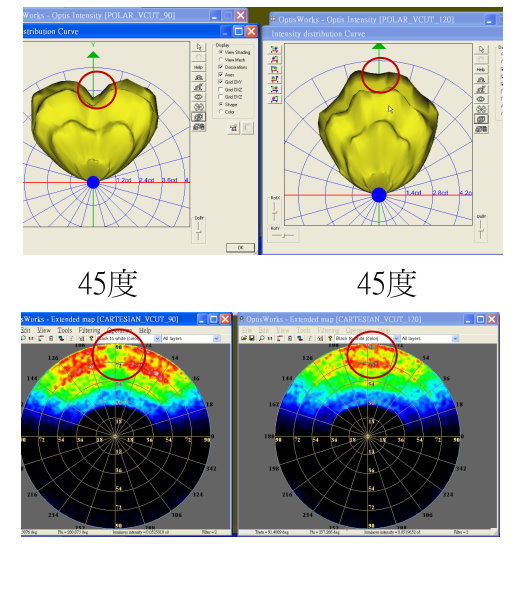

下圖為光包圖與Luminance圖比對,左圖為90度,右圖為120度,由此發現當90度時,光包圖與Luminance intensity圖同時中間有一個凹陷區,而120度時,光包圖與Luminance intensity圖同時中間凸出一塊,這是因V-Cut角度的變化所造成的。

Optis Works 參數式特色─即時光機設變分析



5、逆追跡討論:

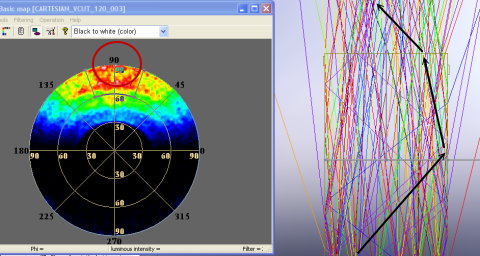

下圖為120度的V-Cut,鎖定Cartesian intensity map圖中的範圍(如下圖左邊的紅圈─亮圈區),透過逆追跡發現,導光板右側全反射。

Optis Works 參數式特色─即時光機設變分析 Optis Works 參數式特色─即時光機設變分析

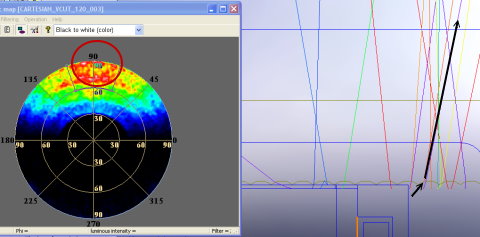

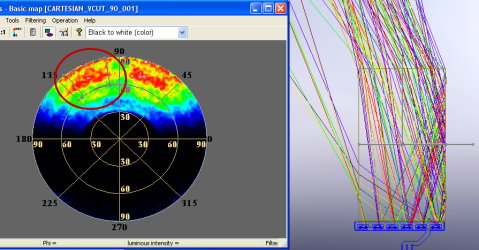

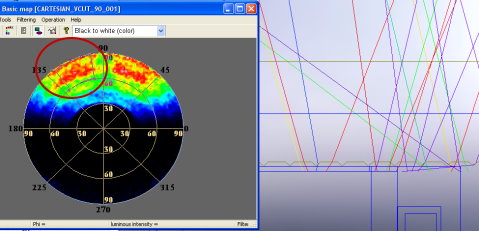

下圖為45度的V-Cut,鎖定Cartesian intensity map圖中的範圍(如下圖左邊的紅圈─亮圈區),發現90度與120度比較,90度的V-Cut發光角度比較大。

Optis Works 參數式特色─即時光機設變分析 Optis Works 參數式特色─即時光機設變分析



6、結論:

一般常見光學軟體,若遇到要設變更改尺寸時,必須請CAD機構工程師重新繪製修改,再另存光學軟體可讀取的檔案格式(.stl或.step之類),但Optis Works只需立即修改V-cut 的尺寸,按下重新執行功能,即可達到即時性的設變與分析,並透過Optis Works 逆追跡功能,也能即時追蹤光源變化修改成最適宜需求,發揮Optis Works即時光學機構設變與分析的特色。
