導光棒光藕優化應用
Optisworks具有親切的solidworks操作介面。優化步驟全部採用視窗配合滑鼠的拖拉操作。就能輕鬆的完成優化運算的設定。以下簡單說明導光棒的最佳化運算功能。

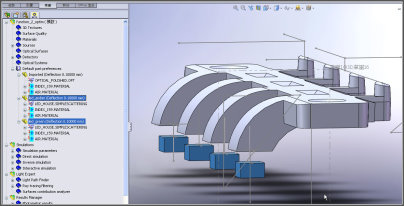

化載入系統檔案，並設定相關光學特性，包含表面特性、材質特性。

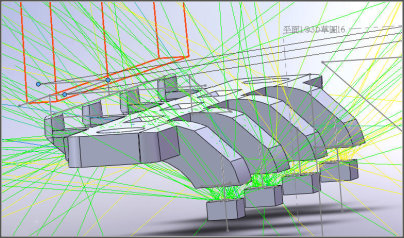

啟動互動光跡觀察光跡作用情況。
設定光源之各總特性包含能量大小、顏色、光型：

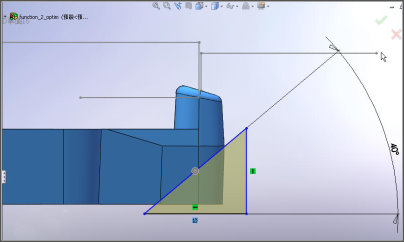

將導光棒前後兩端需要進行導角進行除料之草圖啟動，並將需要變動之尺寸設為參數。

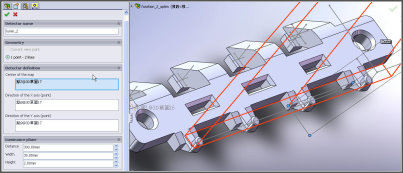

建構輝度接收器(Luminance map)接收器,並設定所需要接收器的相關尺寸及觀察點高度為300mm之位置。

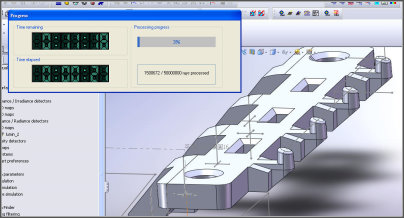

設定光跡數為5000萬條，並啟動模擬。

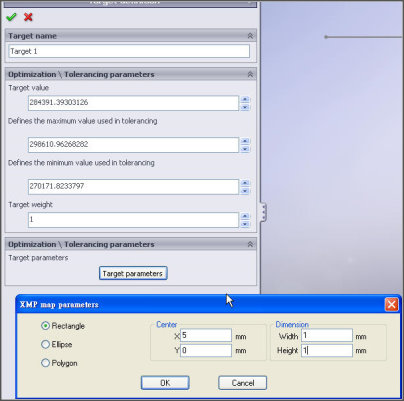

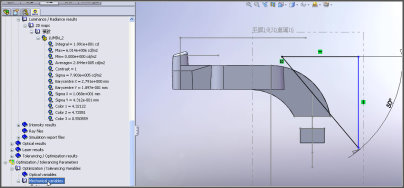

模擬完成後將模擬結果分析運算，將目標區域所需要之輝度選定為需要達到之優化目標值。並設定所要選擇的區域大小與位置。

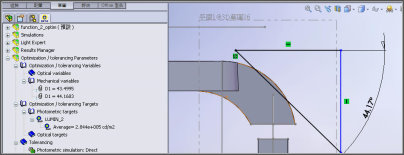

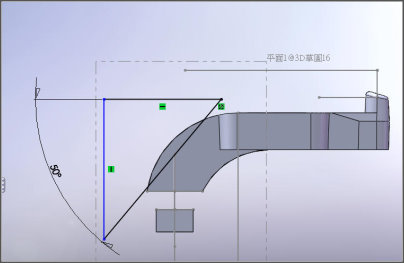

再設定需要優化時要調整的結構尺寸，本次優化所設定的尺寸變數有前後2 個 導角的角度透過點選方式將參數載入。

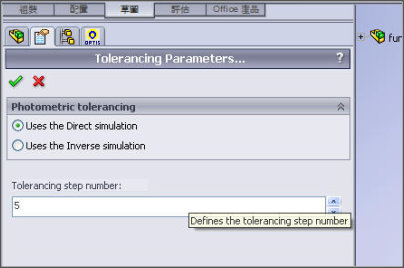

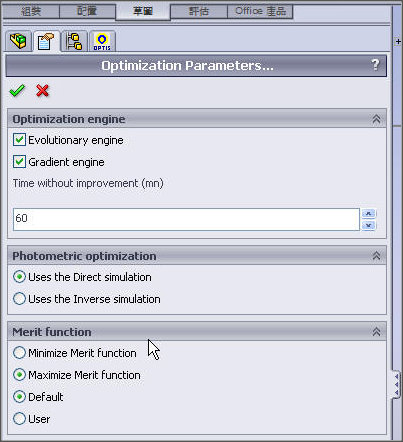

設定優化時所需要之間隔數量。
輸入所需要優化的目標值要極大化還是極小化。

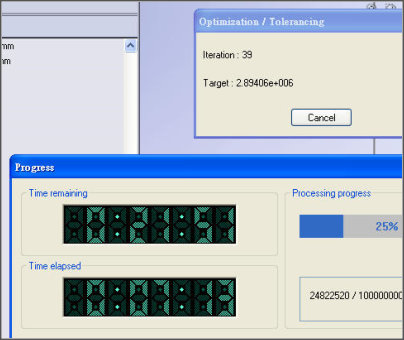

開始啟動優化運算，會即時列出所進行優化後之當下結果數據及優化調整的次數。

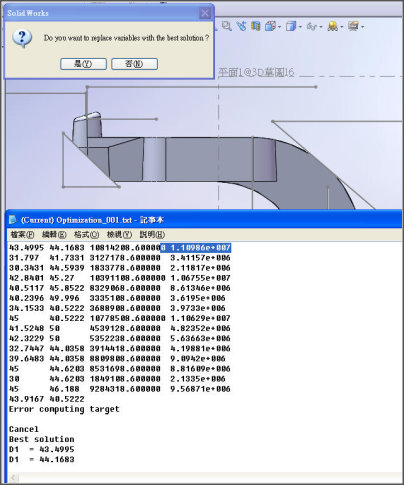

完成優化後會告知是否要將相關幾何之尺寸做修改調整， ow會自動列出所有模擬後之結果並列出最優之結果，按下確定後更新優化後之尺寸。
