LED 照明透鏡優化設計
Optisworks具有親切的Solidworks操作介面。同時在優化步驟全部採用視窗並配合滑鼠的拖拉操作，就能輕鬆的完成優化運算的設定。本範例為一Led照明之內部全反射透鏡，並透過逆向光追跡確定需要修改的幾何參數，再透過優化方式取得需要之最佳結果
以下簡單說明最佳化運算功能：

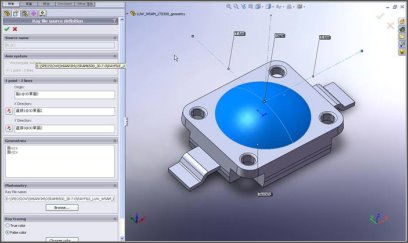

以Ray file 進行相關光源各種特性的設定，包含能量大小、顏色、光型：

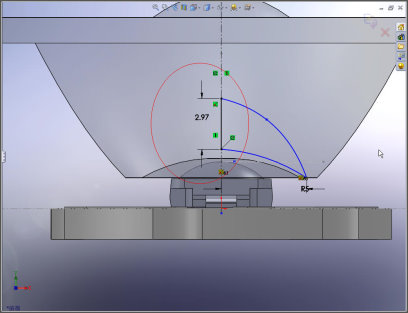

再建構一個拋物線之旋轉除料於透鏡內，並將需要變動之尺寸設為參數。

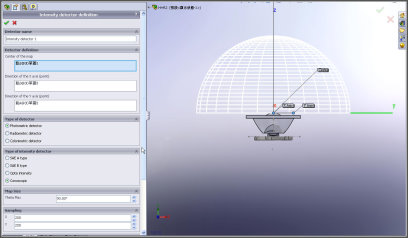

建構光度接收器(Intensity detector),並設定所需要接收器的相關尺寸及觀察位置。

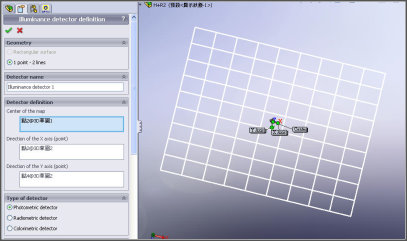

建構照度接收器(Illuminance detector),並設定所需要接收器的相關尺寸及觀察點高度設為500mm之位置。

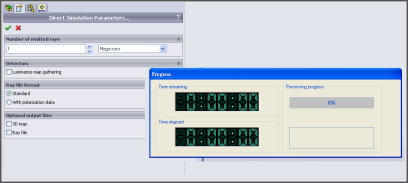

設定光跡數為100萬條，並啟動模擬。

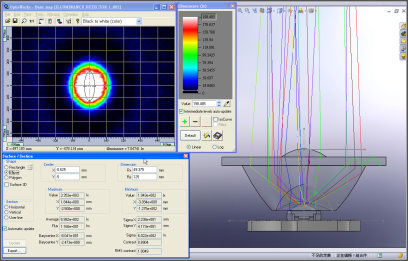

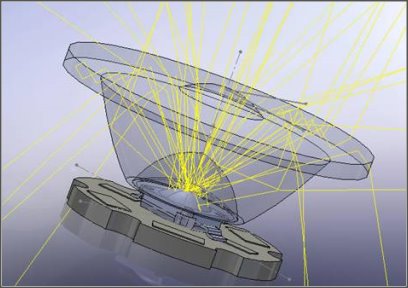

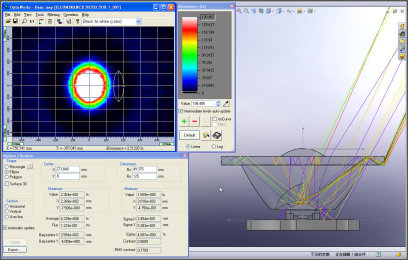

透過逆追跡之功能確定需要修改之幾何尺寸。
中間狀況：如下圖
側邊狀況：如下圖
開啟模擬結果，並確定所要優化之目標區域與大小。

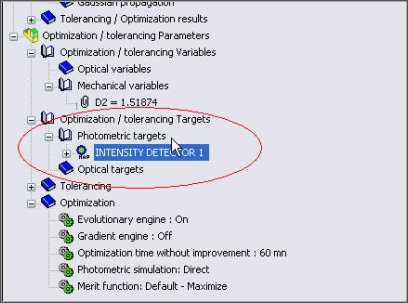

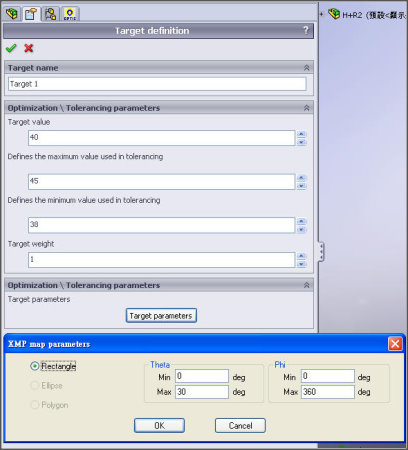

將模擬結果進行拖拉至TARGET definition 並進行進階設定。
將目標區域所需要之照度選定為需要達到之優化目標值。並設定所要選擇的區域大小與位置。

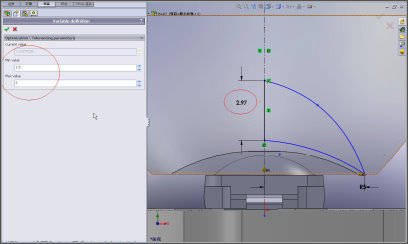

再設定需要優化時要調整的結構尺寸，本次優化所設定的尺寸變數1個，透過點選方式將參數載入。

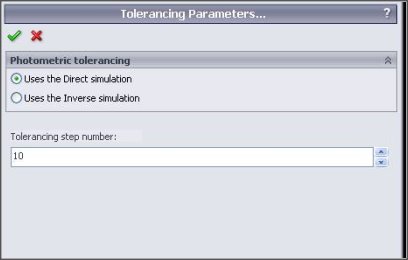

設定優化時所需要之間隔數量。

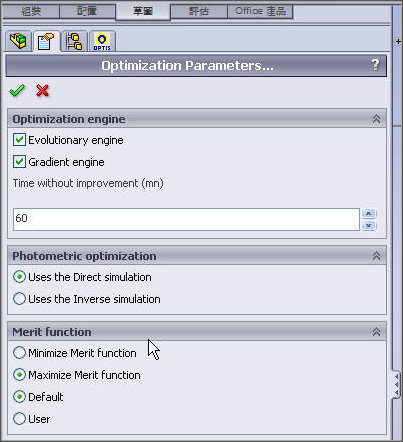

輸入所需要優化的目標值要極大化還是極小化。

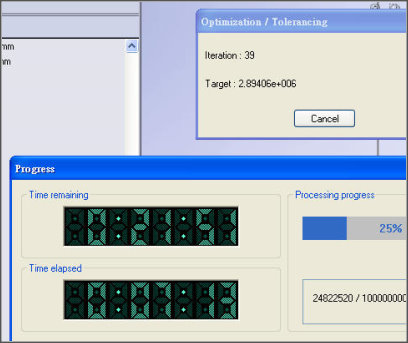

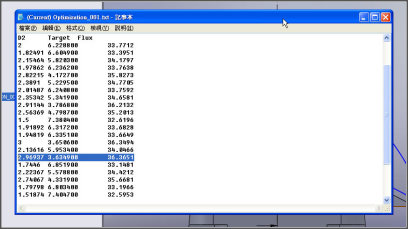

開始啟動優化運算，會即時列出所進行優化後之當下結果數據及優化調整的次數。
完成優化後會告知是否要將相關幾何之尺寸做修改調整， Optisworks會自動列出所有模擬後之結果並列出最優之結果，能選擇自動更新或是手動進行更新。

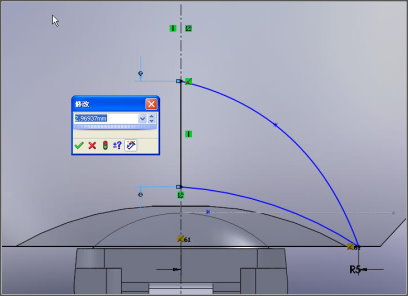

如按下確定後更新優化後之尺寸。
結果如下：

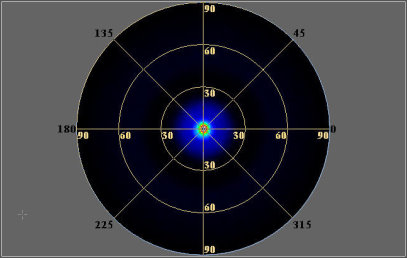

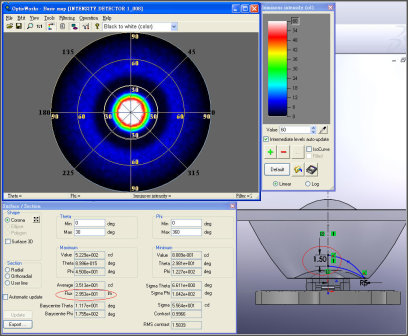

光強度，30度區域內之Flux值為29.53 lm。

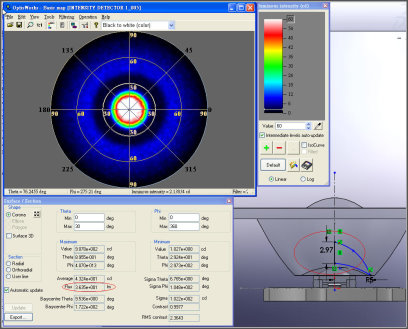

優化後之光強度30度區域內之Flux值為 36.35 lm
