Optisworks具有完整的cad功能,與各元件內外材質設定及單一表面不同的設定功能。
以下為參考CREE高功率的LED進行的客製化設定,讓工程師能輕易的建構符合自己需求的LED光源。
使得光學模擬能考量LED LENS的回彈光線行為,讓光學模擬能貼進近實物的要求。
![]() |
![]() |

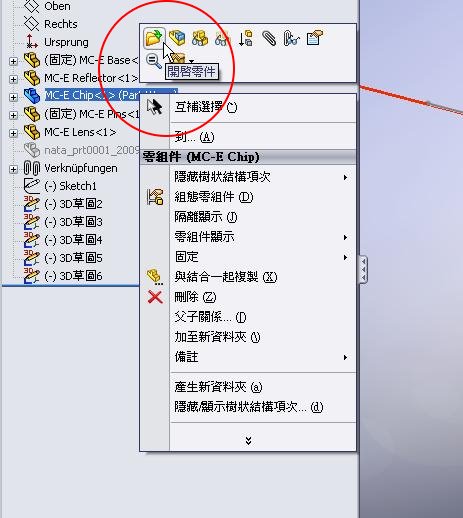

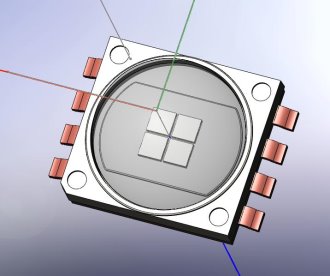

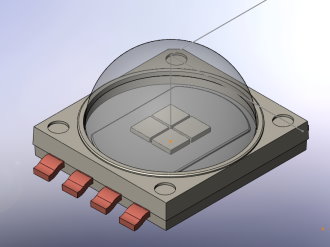

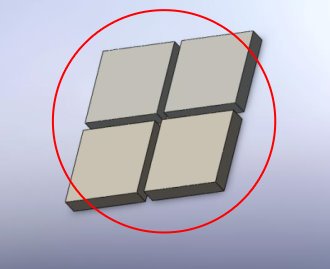

首先將Led CAD匯入後,針對Chip開始設定,開啟Chip零件,如下圖所示

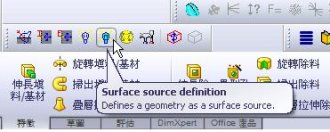

點選Surface source definition 功能鍵

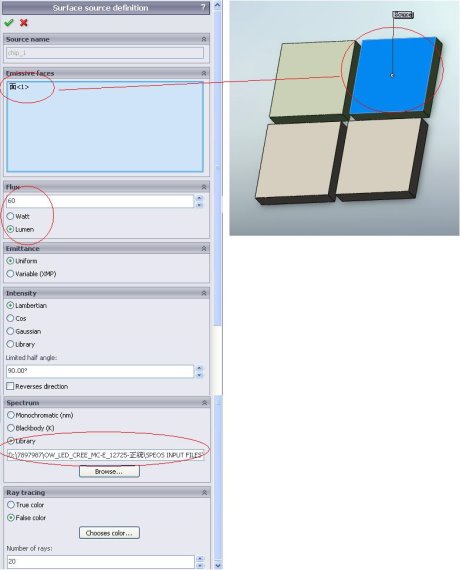

出現選擇視窗,點選面,輸入Flux值,匯入Spectrum,完成後打勾

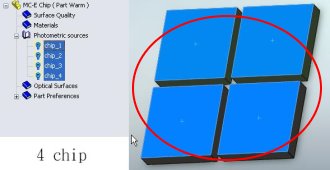

四個Chip皆要設定

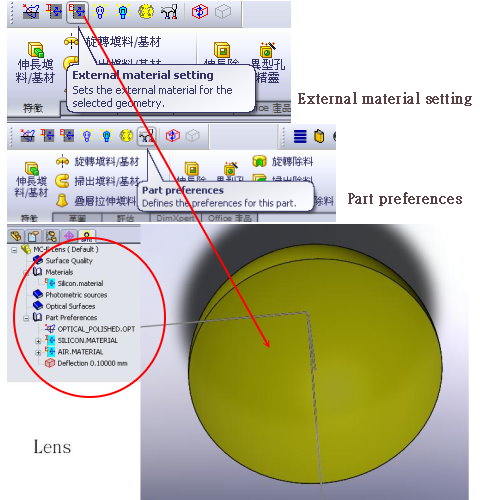

接著設定Lens,將其表面設定為Silicon(透過External material setting功能),然後選Part preferences 功能,依下圖設定相關材料

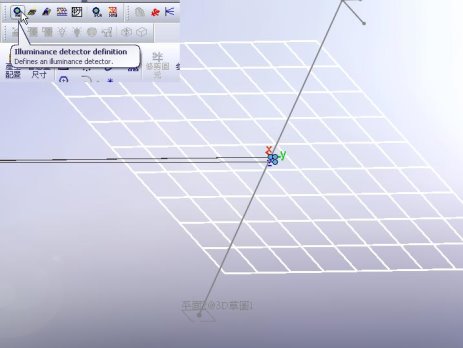

離Lens頂點1m遠,設定一個Illuminance接受器,如下圖所示

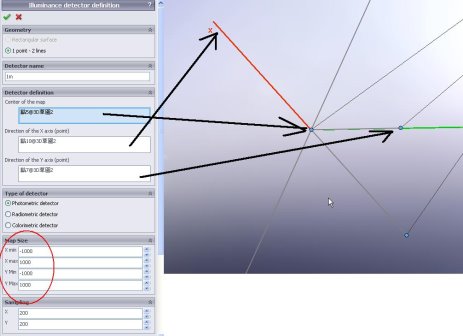

原點、X軸與Y軸點選,以及相關數值填入

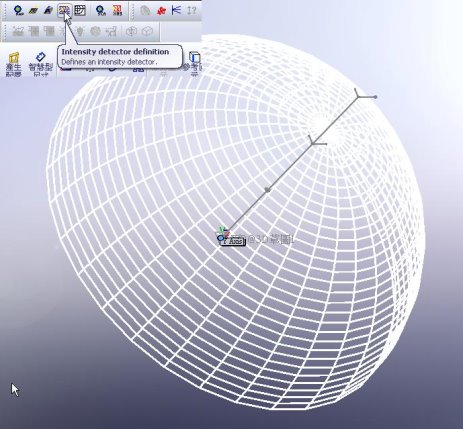

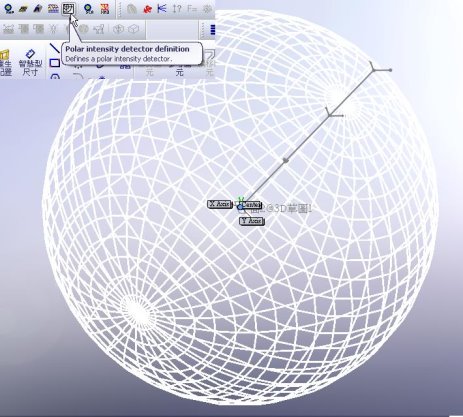

再於Lens頂點,設定一個Intensity和Polar intensity接受器,如下圖所示

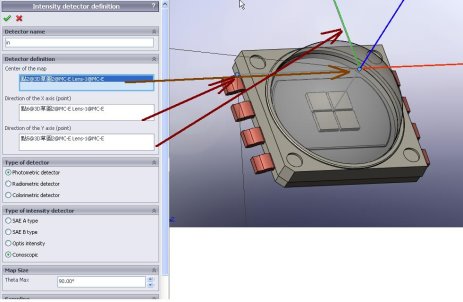

Intensity和Polar intensity接受器設定,如下所示

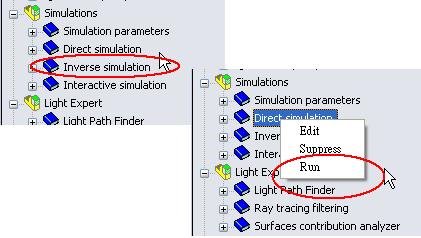

執行分析

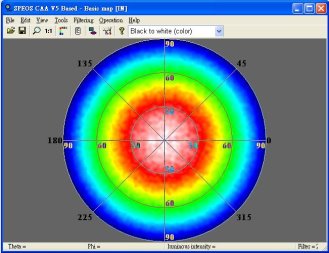

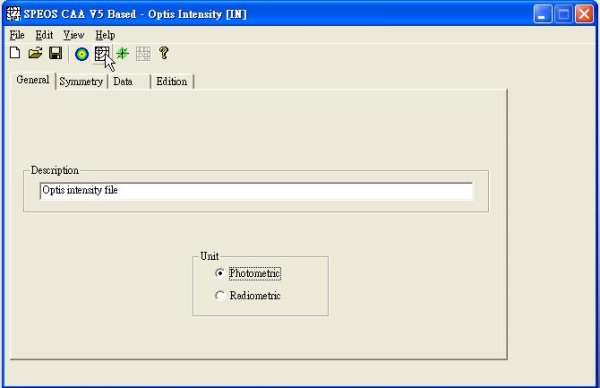

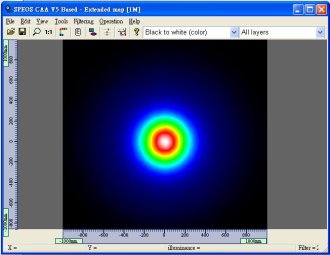

下圖為Illuminance與Intensity結果
![]() |
![]() |

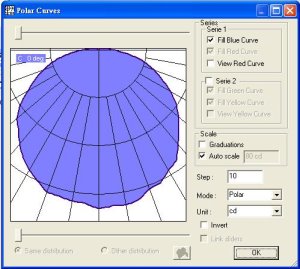

下圖為Polar intensity結果
![]() |
|
![]() |
![]() |
Optisworks具有親切的Solidworks操作介面。同時全部採用視窗並配合滑鼠的拖拉操作,就能輕鬆的完成模擬運算的設定。本範例為一4 Chip Led建構,透過Optisworks軟體可以快速建構各式各樣不同的Led,由於Led發展越來越快速,光只透過現有資料庫提供,將無法應付所需,因此客製化的Led建構是必然的。
