以微結構LENS減少phosphor引起的黃光圈效應
目前的燈源已逐漸以LED取代傳統的CCFL發光型式，而LED中的螢光粉會在燈源表面產生黃光圈效應；因此如何利用微結構以消除此現象已是刻不容緩的事。

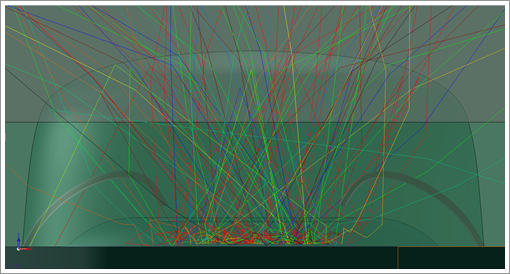

我們先看一下phosphor的互動光跡結果：
從上圖中我們可以發現：當光跡打到螢光粉時（圖中紅色圈內部區域），光會產生散射的效果，此效果會在Lens表面產生黃光圈效應。

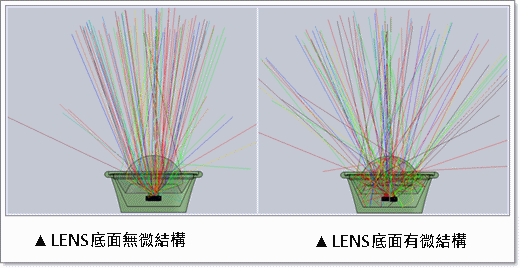

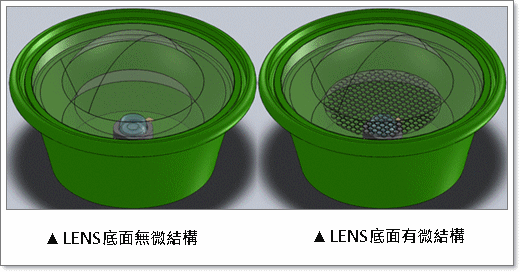

LED以phosphor組態入射Lens後，微結構所產生不同的結果：
由上圖我們可發現，光可經由底面微結構可將大角度區域的藍光與黃光混和，使原來的黃光圈效應減低，進而達到降低黃光圈的效果。

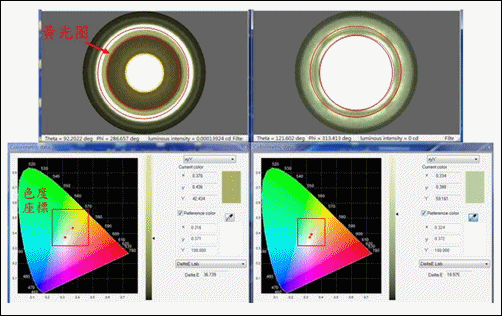

以下是模擬後的結果從下圖左圖中我們可以看出無微結構時，phosphor會在Lens表面產生明顯的黃光圈；而右圖是底面有微結構的情況，由此證明此處的微結構可以有效地解決黃光圈。
從色度座標圖我們可以知道：
無微結構時黃光圈的色度座標為: x=0.370 y=0.436 落在黃色區域
經過微結構修正後的色度座標為: x=0.334 y=0.388 與白光色度值近似
由此可以證明Lens底面微結構確實可以減少phosphor所引起的黃光圈效應。
本檔案之相關結果由高雄應用科技大學"光電系統設計實驗室"提供
