不同導光板厚度之光耦合對比
Different LGP Thickness Light Coupling Evaluation
隨這背光模組薄型化的潮流影響，導光板的厚度因為工業設計要求下越來越輕薄，相對的led的厚度與導光板厚度的相對關係也成為導光元件開發的一項課題。
透過Optisworks多接收器(Detector)設定功能。可於導光板不同位置設定接收器在一個模擬當中就能一次取得所有接收器的結果。在導光板不同距離接收通過光線之流明值(Lumen)，讓光學產品開發除了單純導光板本身材質的體吸收之外，更需考量led發光面與導光板厚度之間耦合的效率變化。
模擬條件：
LED 厚度 = 0.35mm（固定值）
LGP 厚度 = 0.3、0.4、0.5及0.6mm四種
LED 與 LGP 之間距離 = 0.05mm（固定值）

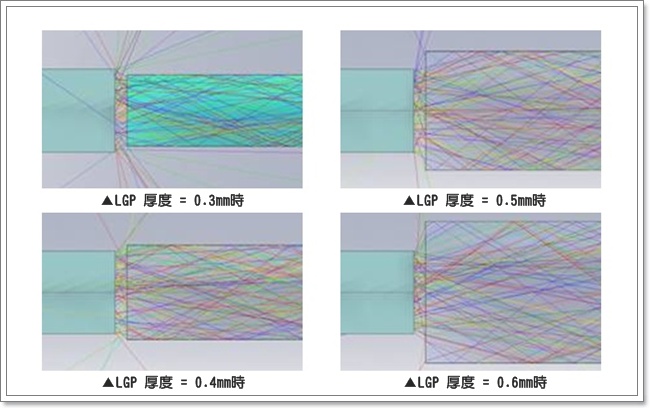

互動光跡作用下的結果：
透過互動光跡的現象觀察，導光板厚度越薄，光線進入導光板相對較少。直接牽動導光板光線偶合效率。
側邊距離12.5mm時
＊LGP 厚度 = 0.3mm → FLUX : 7.338e+000 lm
＊LGP 厚度 = 0.4mm → FLUX : 8.471e+000 lm
＊LGP 厚度 = 0.5mm → FLUX : 8.864e+000 lm
＊LGP 厚度 = 0.6mm → FLUX : 8.995e+000 lm
側邊距離25mm時
＊LGP 厚度 = 0.3mm → FLUX : 7.100e+000 lm
＊LGP 厚度 = 0.4mm → FLUX : 8.320e+000 lm
＊LGP 厚度 = 0.5mm → FLUX : 8.705e+000 lm
＊LGP 厚度 = 0.6mm → FLUX : 8.833e+000 lm
數據整理後如下表格：
Flux數(lm)：
|
0.3mm |
0.4mm |
0.5mm |
0.6mm |
12.5mm |
6.661 |
8.083 |
8.475 |
8.715 |
25mm |
6.534 |
7.928 |
8.315 |
8.548 |
37.5mm |
6.348 |
7.789 |
8.166 |
8.396 |
由上列表三可知：當導光板厚度增加時，其相對應的光通量會隨著導光板厚度增加而增加，且隨著Detector距離增加而減少。
