Optisworks 直下式LED透鏡設計應用
隨著LED成本降低，以往設定為為高單價的LED TV更因為因為背光模組的架構調整，讓LEDTV價格已經大幅貼近CCFL的直下式背光模組。
透過透鏡的設計可以在較短的距離下將LED光線打開，OPTISWORKS充分結合SOLIDWORKS完整的3D MODEL參數設定功能，結合光線追跡的3D觀察，找出影響光線擴散的曲面。讓光學工程師迅速找出有效的位置與幾何，直覺的進行修改參數並及時進行光學模擬的動作。減少以往機構軟體與光學軟體透過IGES或是STEP檔案格式產生的困擾，並保留光學設計需要的參數架構，讓光學設計能更有效率。
以下說明整個LED LENS的設計優化過程

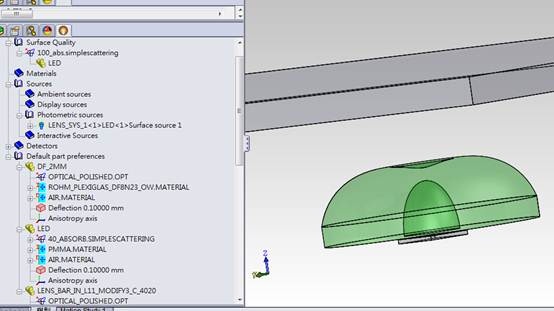

載入系統檔案，並設定相關光學特性，包含表面特性、材質特性。

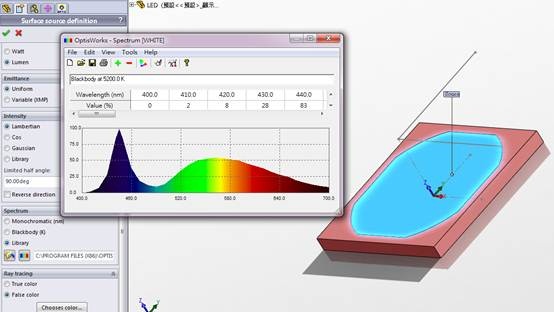

光源設定 ：設定光源各種特性，包含能量大小、顏色、光型。

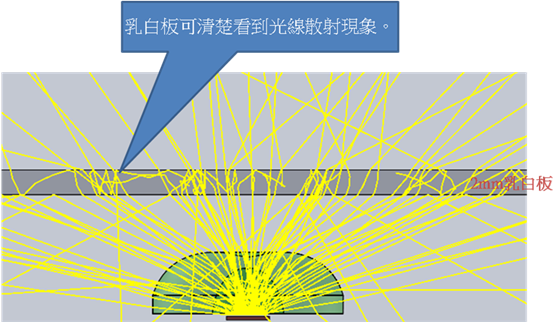

啟動互動光跡：確認光跡作用正常，並觀察光跡作用情形。

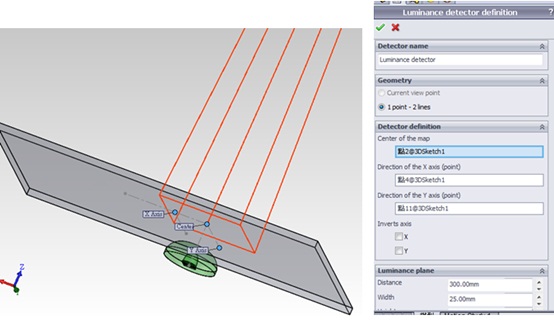

建構輝度接收器，並設定所需要接收器的相關尺寸及觀察位置。

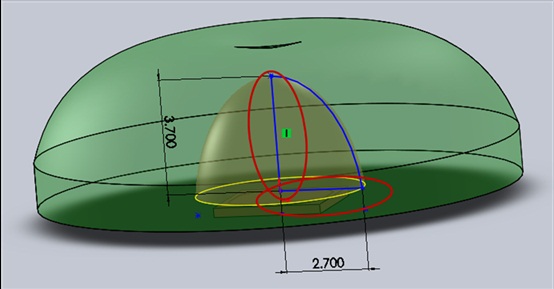

使用組立件新增除料功能，再建構一個橢圓之旋轉除料於透鏡內，並將需要變動之尺寸設為參數，
包含『除料高度』及『內曲面圓半徑』 。
進行迴圈參數設定

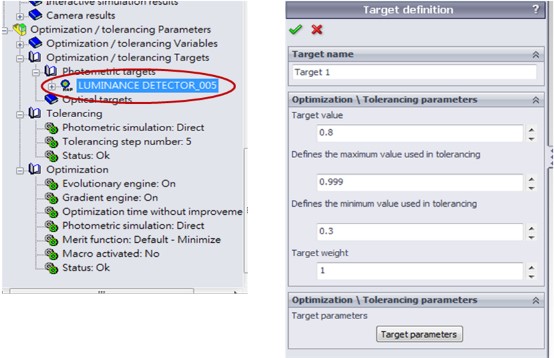

將模擬結果進行拖拉至TARGET definition 並進行進階設定。設定contrast最低為優化目標。

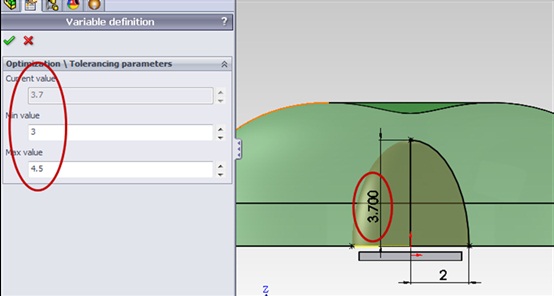

再設定需要優化時要調整的結構尺寸，本次優化所設定的尺寸變數2個，透過點選方式將參數載入並設定其大小區間。

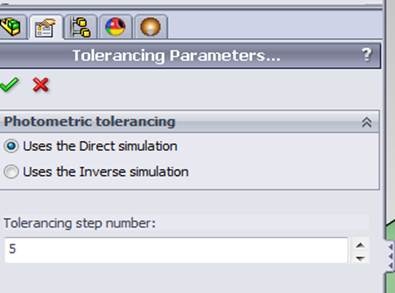

設定進行迴圈運算時所需要之間隔數量。

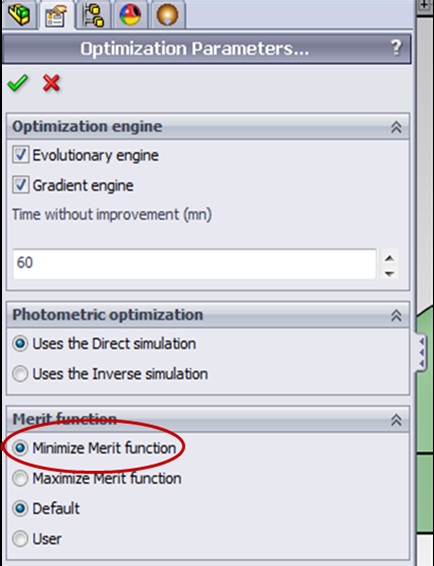

輸入所需要優化的目標值為極小值。

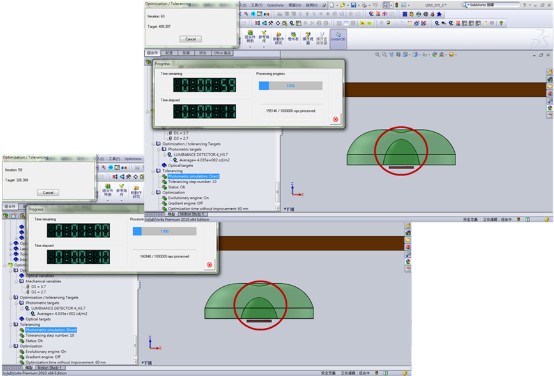

開始啟動優化運算，會即時列出所進行優化後之當下結果數據及優化調整的次數，且3D model尺寸自動更新並進行模擬。
完成迴圈運算後， Optisworks 會自動列出所有模擬後之結果。

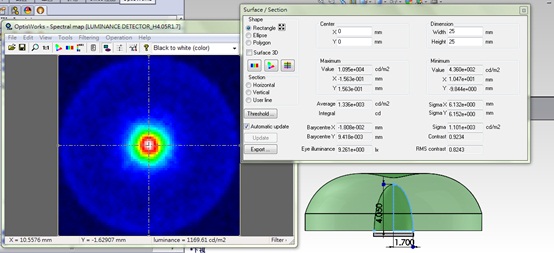

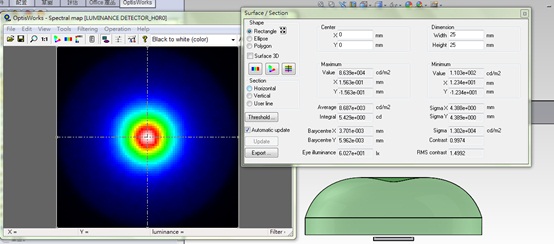

將透鏡之除料尺寸更新為優化後之尺寸後，輝度之Contrast為0.9234，大 幅提升了透鏡之均光性。

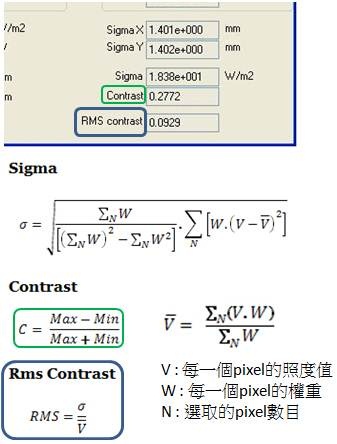

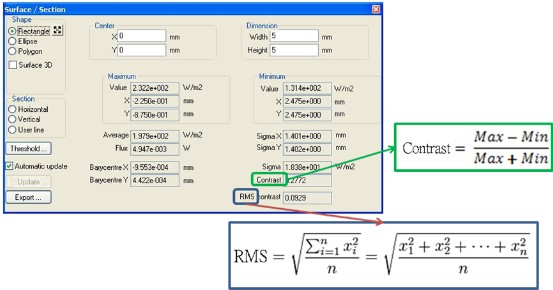

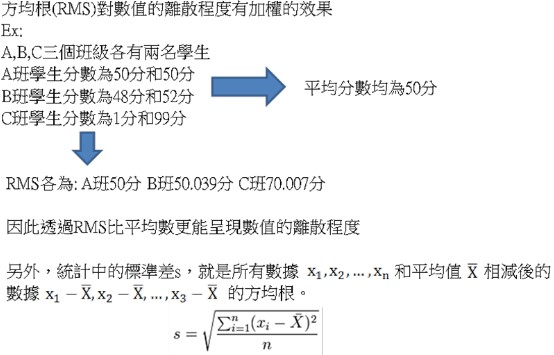

Contrast & RMS contrast 說明 ：

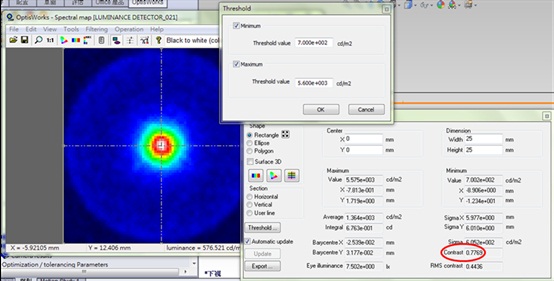

與實際量測現象相符，將過高與過低部分之能量過濾掉，可以透過Threshold設定欲觀察之極值區間，輝度之Contrast再降為0.7769，增加了Contrast之參考性。
