CATIA GSD 在汽車造型中的角色：從參數化建模到曲率分析
從造型到精密曲面—以曲面語言，定義汽車造型的靈魂
CATIA GSD（Generative Shape Design）是達梭系統 CATIA 軟體中專為高階曲面建模設計的核心模組，廣泛應用於汽車、航太與工業設計領域。它結合精準幾何控制與參數化建模，實現高光順度、兼具設計美感與製造可行性。
GSD提供了極其豐富和強大的曲線、曲面工具（如掃掠、放樣、橋接、填充等），並允許設計師對曲面的連續性（G0、G1、G2、G3）、曲率等進行毫米級的精準控制。
GSD 常用指令：
曲面建構功能：定義造型靈魂的起點

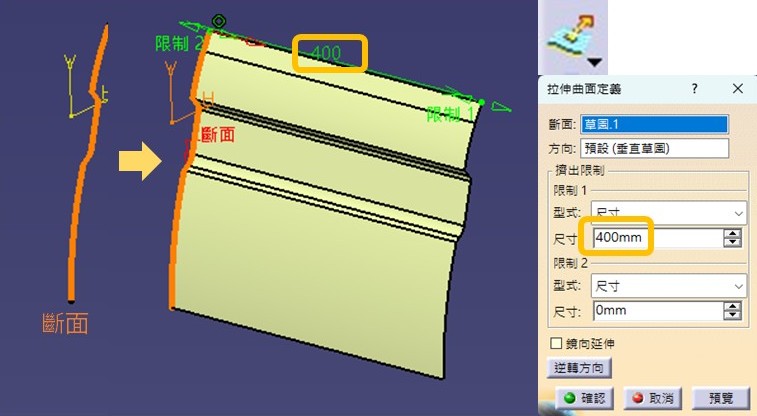

(1) 拉伸 (Extrude)：將曲線沿指定方向拉伸成曲面，常用於車門側面與車身側板設計。

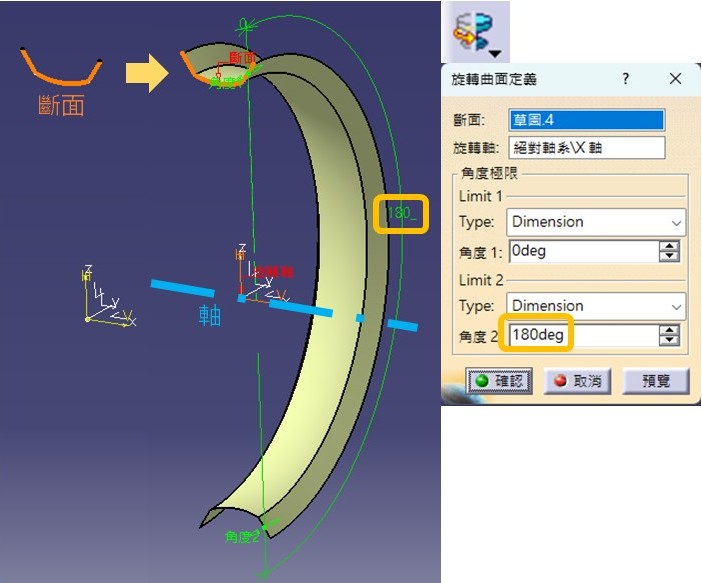

(2) 旋轉 (Revolve)：沿指定軸旋轉曲線生成曲面，適用於圓弧狀零件，如油箱蓋與輪圈外殼。

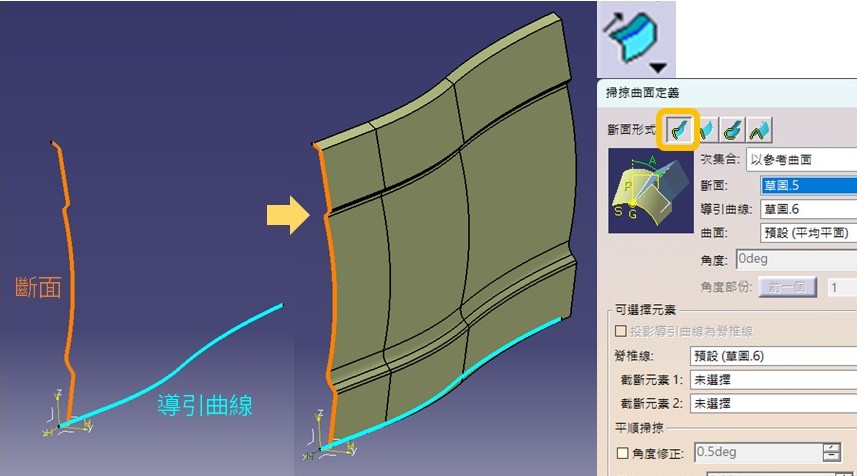

(3) 掃略 (Sweep)：沿導引曲線生成曲面，沿導引曲線生成曲面，支援多段剖面與方向控制，常用於車頂、車燈外殼與進氣口等流線造型。
曲面修飾與整合：從設計到數位實體化
在完成初步建模後，GSD 提供強大的曲面修飾工具，確保造型結構完整且可製造：

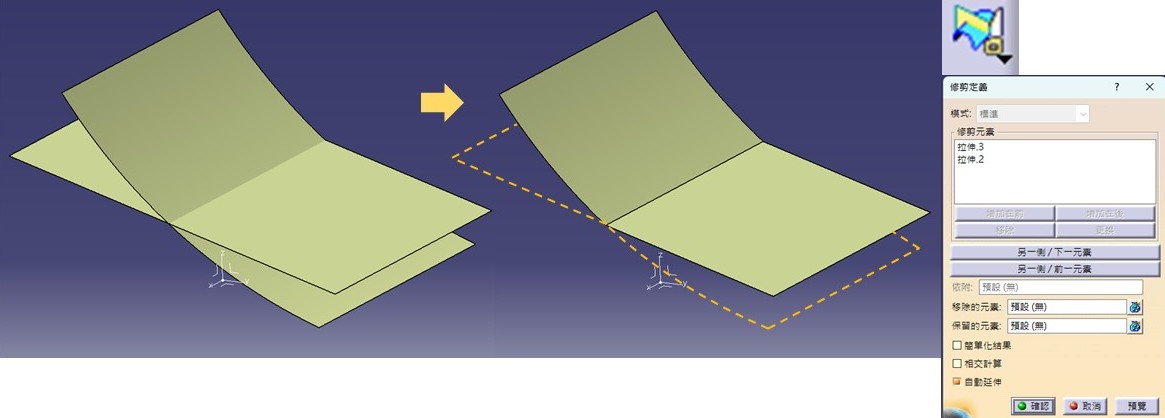

(1) 修剪 (Trim) :切除多餘幾何部分，建立清晰邊界與造型輪廓。

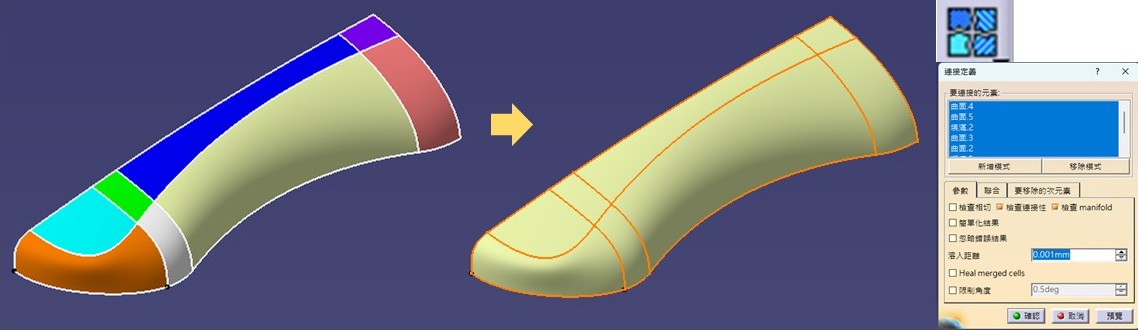

(2) 連接 (Join) : 將多個相鄰曲面縫合為單一曲面，利於後續實體化與分析。

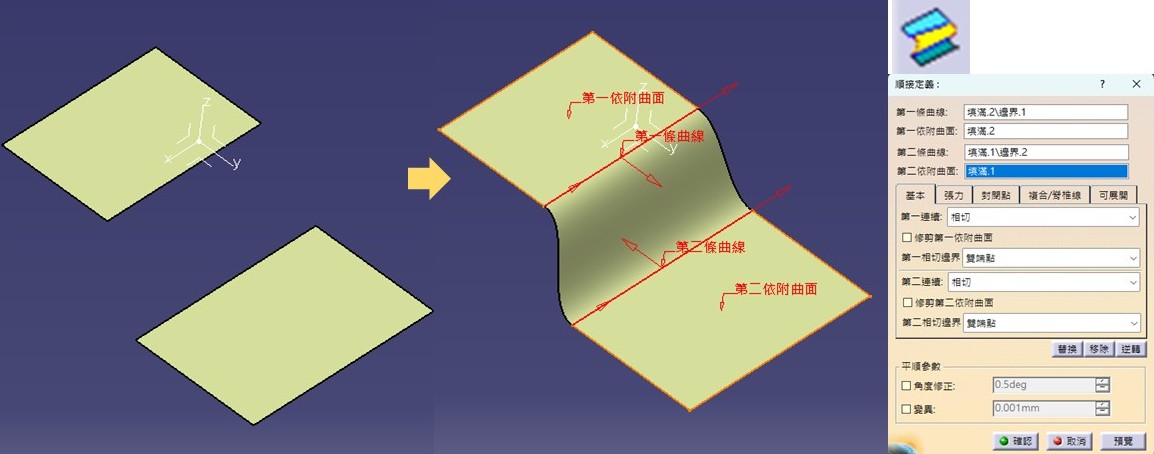

(3) 順接 (Blend) :在兩曲面之間創建平滑過渡，常用於車身與保桿交界區，提升光順度與視覺連續性。
曲面品質驗證：達成 A 級標準的關鍵
CATIA GSD 提供多種分析工具，協助設計師檢查曲面品質，確保符合高階製造標準：

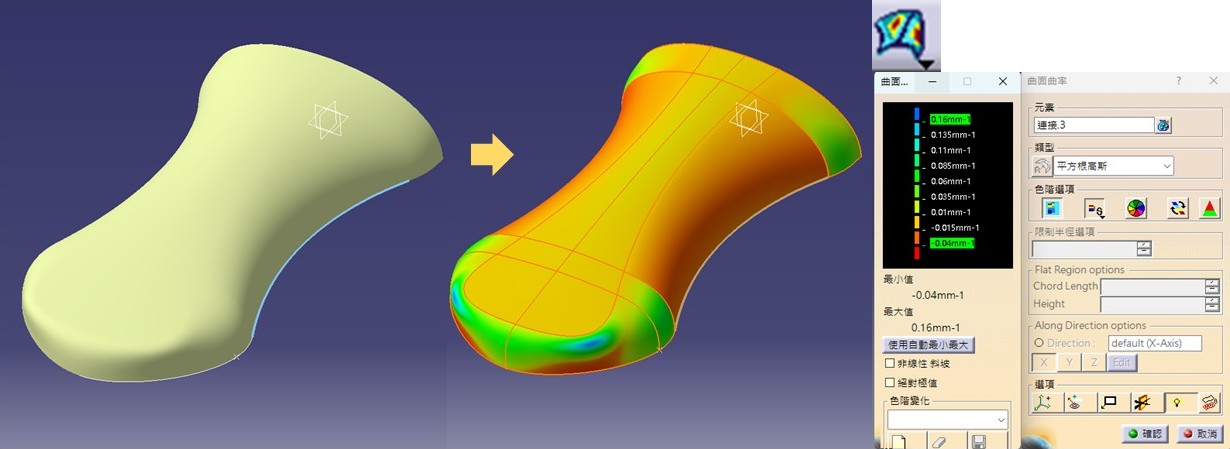

(1) 曲面曲率分析 (Surface Curvature Analysis) :檢查曲面光順度與反光帶流暢性，是判斷 A 級曲面品質的核心指標。

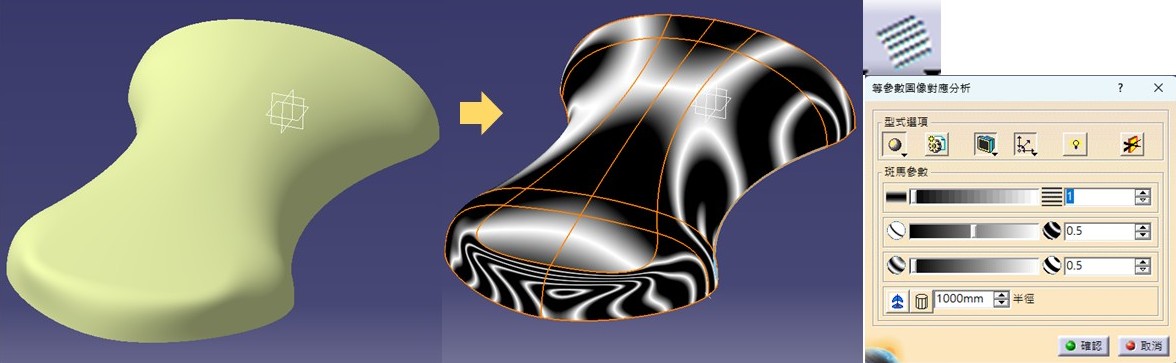

(2) 等參數圖形對映分析(也稱斑馬紋分析) (Isopotes Mapping Analysis) :模擬光線反射效果，確認曲面過渡的連續性與視覺一致性。
模組整合性：CATIA GSD 與其他模組協同運作
GSD 可與 CATIA 的 Part Design、Assembly Design、ICEM Surf 等模組無縫整合，支援從概念設計到工程製造的完整流程。其曲面資料可直接用於結構分析、模具設計與數位製造，提升跨部門協作效率。
CATIA GSD 是汽車造型開發的核心技術，它將概念草圖精準轉化為量產的每一道曲線，成就品牌獨有的光影語言。開啟創新與專業並行的新境界。
📌 車廠應用：CATIA GSD 在整車開發流程中的關鍵角色
在現代汽車開發流程中，CATIA GSD 不僅是高階曲面建模的工具，更是整合設計與模擬的橋樑。透過 CATIA 的建模功能（包含 GSD 模組）與 SIMULIA 的結構與性能模擬，加速車體設計與測試週期。GSD 在此流程中負責建立精準的車身外殼與造型曲面，作為後續模擬分析的幾何基礎。設計師可在建模階段即考量製造可行性與結構強度，並透過參數化建模快速調整造型，縮短設計迭代時間。這種設計與模擬一體化的流程，已被多家 OEM 廠商採用，成功提升產品品質與開發效率。
在汽車造型設計中，常見的挑戰包括：
- 曲面過渡不順，導致反光異常或視覺斷裂
- 多段曲線掃略時出現扭曲或不連續
- 曲率變化過大，影響製造可行性與美感
我們不僅提供 GSD 工具，更提供從培訓到實務應用的專業技術支援，幫助您將高精度曲面設計流程完整落地。立即聯繫我們，實現您的 A 級曲面設計目標。
