航太結構件加工首選：CATIA CAM 解決複雜曲面與薄壁加工挑戰

航太結構件加工首選：CATIA CAM 解決複雜曲面與薄壁加工挑戰

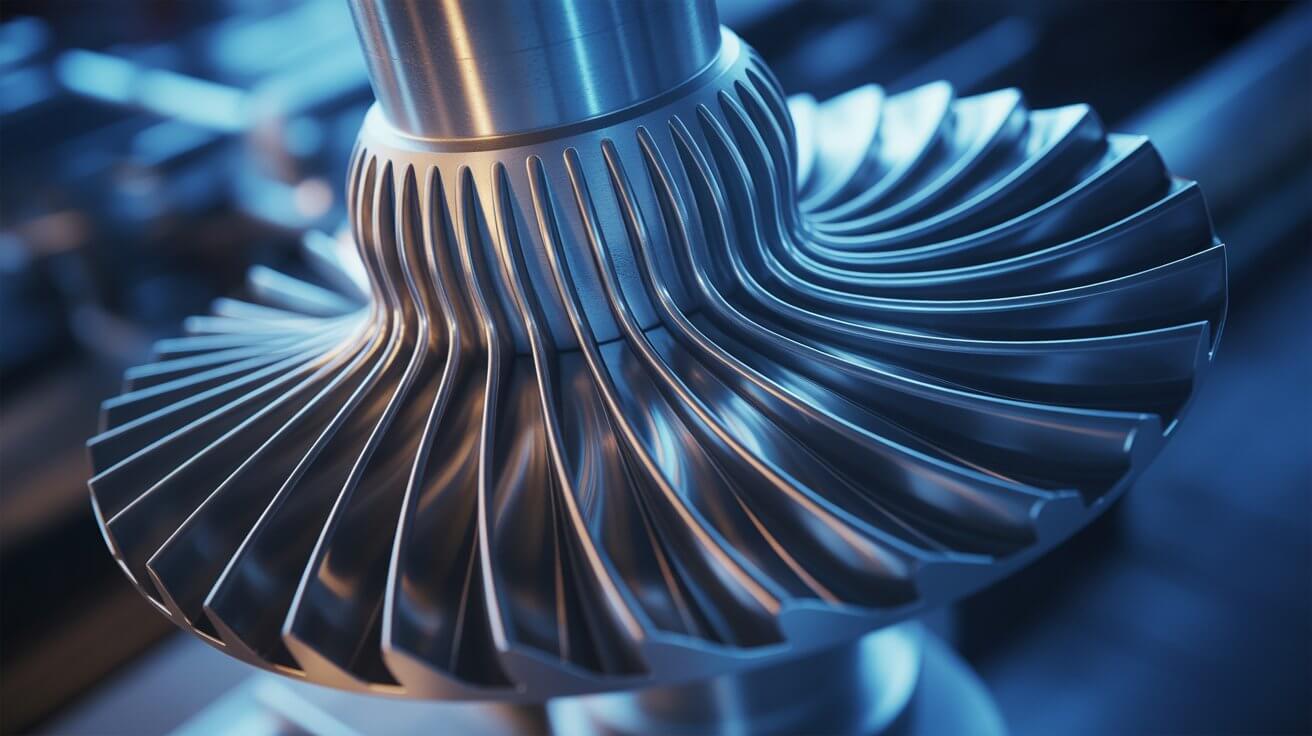

在現代動力工程中，扇葉 (Fan Blades)、渦輪扇(Turbofan)、螺旋槳 (Propellers)及無人機葉槳等組件，是確保推進效率與運作安全的關鍵。這些組件長期在高轉速與複雜氣流中運作，其製造品質直接決定了設備的性能與壽命。當葉槳高速旋轉時，任何微小的幾何偏差或翼型曲面 (Airfoil Surface)的不連續，都會破壞氣動力平衡，進而產生不必要的紊流與振動。這不僅會降低燃油效率，更可能導致結構疲勞。因此，加工生產的精密控制是必然要求，例如：導入五軸聯動精密加工與自適應加工技術(Adaptive Machining)，確保翼型曲面與設計模型的公差誤差維持在微米級(µm)範圍，以極大化氣動力效率並消除紊流誘因。

CATIA CAM：從數位模擬到極致良率的關鍵轉化

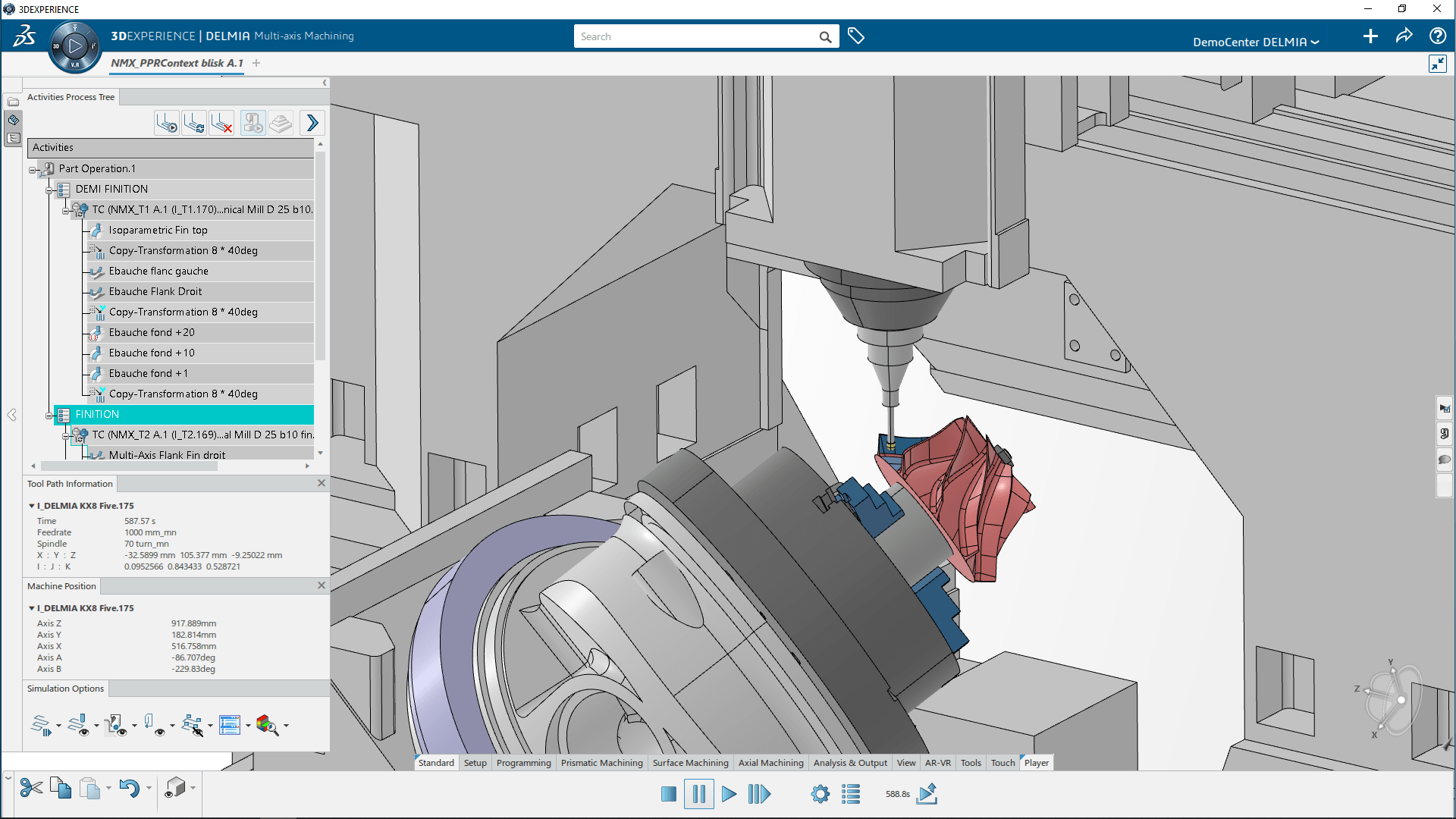

面對追求極限精度與效率的製程要求，CATIA CAM不僅是加工編程工具，更是實現「首件即優良（First Part Right）」的重要支撐。透過 CATIA CAD/CAM 一體化架構，設計模型與加工策略能保持高度關聯性。當幾何模型修改時，加工路徑可快速同步更新，大幅降低設計變更對製造流程的衝擊。在複雜曲面與高精度製造領域，CATIA CAM加工模組提供成熟的刀具路徑演算法，並結合加工模擬與機台運動學驗證能力。透過完整的2.5軸到５軸加工策略與模擬環境，工程師能在加工前，預先驗證刀具運動與機台姿態，有效提升加工穩定度與表面品質。這使CATIA特別適用於航太結構件、複雜曲面零件與高精密製造場景，讓企業能以航太級產業標準，無縫對接國際數位製造體系。

加工痛點 (Pain Points)	CATIA CAM 解決方案 (Value)	客戶獲得的價值 (Benefit)
葉片薄邊易震動	自適應切削策略	提升 30% 表面精細度
五軸路徑易碰撞	全機床動態模擬	降低 95% 報廢風險
複雜曲面編程久	參數複用與模板化	節省 50% 編程開發時間

CAM 五軸加工：葉片加工的四大關鍵步驟與最佳策略

在航太與高精密製造領域，葉片類零件通常具有 複雜曲面、薄壁結構與高精度要求。透過 CATIA CAM 的整合式製造平台，工程師可在單一環境中完成刀具路徑規劃、加工模擬與 NC 程式輸出。

1. 高效除料 — 粗加工設定與效率策略

粗加工階段的目標是 快速且安全地移除大量材料，並為後續工序保留均勻的加工餘量。合理的粗加工策略能顯著提升材料去除率，同時避免刀具過載與振動。

關鍵設定	說明
刀具選擇與切削參數	粗加工通常使用立銑刀或高效率粗加工刀具，搭配適當的切削深度與進給率，避免過度負荷導致刀具振動或損壞。
材料預留量設定	設定合理的加工餘量，使零件在去除大部分材料後仍保留均勻的加工層，為半精加工與精加工提供穩定基礎。
刀路策略優化	確保排屑順暢與刀具負載穩定的前提下，大幅縮短加工時間，並為後續工序建立良好的幾何基準。

2. 形塑輪廓 — 曲面切削半精加工優化

半精加工是葉片由毛坯逐步形成曲面輪廓的重要階段。此時加工重點在於 刀具路徑的平滑性與曲面過渡品質。在 CATIA CAM 五軸加工 中，工程師可透過多軸刀路策略來優化曲面加工效果。

關鍵設定	說明
多軸加工設定	依葉片曲率選擇三軸、四軸或五軸加工策略，並透過刀具傾斜角度設定避免刀具干涉。
刀路平滑化設定	透過曲面導向刀路策略，使刀具沿著曲面方向切削，可有效降低跳刀與震動現象，提升曲面品質。
參數複用與同步加工	建議先完成單一葉片的刀路設定並進行模擬驗證，再將加工策略複製至其他葉片，可大幅提升編程效率並確保加工一致性。

3. 極致曲面 — 精加工表面品質控制

精加工階段決定葉片最終的幾何精度與表面品質。在此階段，刀具路徑與刀軸姿態控制對加工品質具有關鍵影響。

關鍵設定	說明
步距與進給控制	透過較小的步距與穩定的進給設定，可有效降低表面粗糙度，使曲面更加平滑。
刀具軸向控制	在 CATIA CAM 五軸加工 中，可透過刀軸姿態調整，使刀具始終貼合曲面方向進行切削，提升曲面精度。
切削參數微調	透過刀軸傾斜角度設定，可避免刀具柄部與已加工表面產生干涉，特別是在葉片後緣等狹窄區域，更能確保加工安全與曲面品質。

4. 檢查驗證 — 模擬加工與 NC 程式輸出

在實際加工前，完整的加工模擬與驗證流程是確保加工成功的重要步驟。

關鍵設定	說明
碰撞風險檢查設定	在軟體中模擬機床、夾具、刀具與工件的動態運動，提前檢查是否存在碰撞或刀路問題，降低實際加工風險。
NC 程式碼輸出設定	做為軟體與機台的翻譯程序，根據不同機床與需求設定導出方式，生成無誤的NC程式碼(G-code)。此流程可確保加工程式與機台控制系統完全相容，使設計能順利轉化為實際產品

---
